鏈輪UCC138系列

鏈輪UCC138系列是一種在機械加工下生產的、采用一體式設計的鏈輪。適用于：UCC138系列鏈板與網帶。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
設計特點
鏈輪安裝
注意事項
材質特性

鏈輪具有較高的強度和韌性，適用于大型和重載應用場合。

具有良好的加工性能，能夠通過各種加工方法制造出復雜的形狀和尺寸，滿足不同的應用需求。

表面硬度較高，耐磨性好，能夠在長期使用中保持較好的傳動精度和效率。

一體化設計使得鏈輪的尺寸更加小巧，便于安裝在空間有限的傳動系統中。

齒形精確，可以與鏈板良好的配合，提供動力，以此準確、迅速輸送物品。

根據機械傳動系統的設計要求，確定鏈輪的安裝位置。確保鏈輪的安裝位置準確無誤，以保證傳動的精度和穩定性。

確定鏈輪安裝于軸的方式，熟悉流程，確保鏈輪固定在軸上，防止送動。

將鏈板套在鏈輪上，確保鏈板的方向正確。鏈板的方向應與鏈輪的旋轉方向一致，以保證傳動的順暢性。

安裝完成后，檢查鏈輪和鏈板的安裝質量。確保鏈輪安裝牢固，鏈板張緊度適中，傳動順暢無卡頓，確保鏈輪和鏈板在同一平面內，避免出現偏斜或跳動等現象。

從動鏈輪應有張緊裝置。

鏈輪磨損過大時最好及時更換，否則會加劇鏈板和鏈輪的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑鏈輪，以提高其使用壽命。

鏈輪材質為碳鋼，具有較高的強度和硬度，能夠承受較大的載荷和扭矩，因此碳鋼鏈輪適用于各種重載和高速傳動的場合。

技術參數

點擊圖片放大

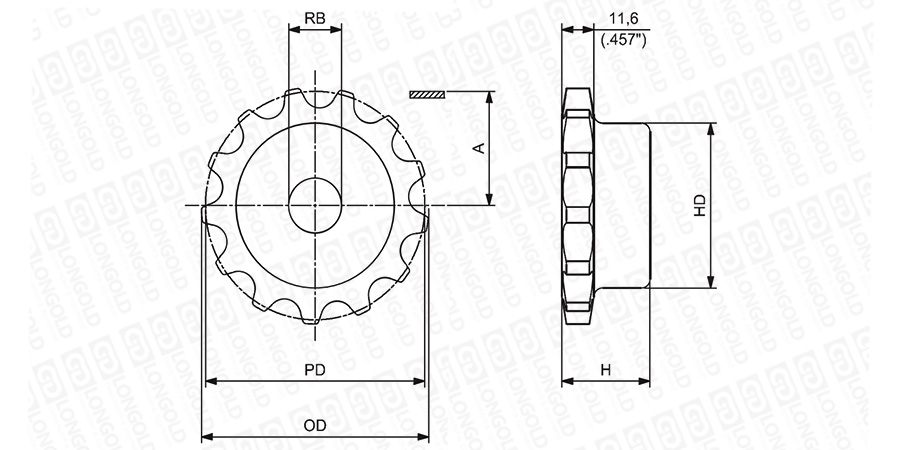

■鏈輪結構詳見如上圖

上圖為鏈輪UCC138系列的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	分度圓直徑		齒頂圓直徑		墊條定位		輪轂高度		厚度		孔徑*		型號（圓孔）	重量		PDF圖紙	DXF圖紙
	PD		OD		A		HD		H		孔徑*		主動輪	kg	lbs
	mm	inch	mm	inch	mm	inch	mm	inch	mm	inch	mm	inch	RB	kg	lbs
9	55.70	2.193	56.9	2.24	19.20	0.756	32	1.26	30	1.18	12	0.47	CMA021380900	0.31	0.68	請咨詢	請咨詢
11	67.62	2.662	69.5	2.74	25.15	0.990	45	1.77	35	1.38	14	0.55	CMA021381100	0.57	1.26
13	79.60	3.134	81.9	3.22	31.15	1.226	57	2.24	35	1.38	14	0.55	CMA021381300	0.87	1.92
15	91.63	3.607	94.2	3.71	37.17	1.463	69	2.72	35	1.38	14	0.55	CMA021381500	1.24	2.74
17	103.67	4.081	106.5	4.19	43.19	1.700	80	3.15	35	1.38	16	0.63	CMA021381700	1.63	3.60
19	115.74	4.557	118.8	4.68	49.22	1.938	80	3.15	35	1.38	16	0.63	CMA021381900	1.82	4.01
21	127.82	5.032	131.0	5.16	55.26	2.176	90	3.54	40	1.57	20	0.79	CMA021382100	2.48	5.47
23	139.90	5.508	143.2	5.64	61.30	2.413	90	3.54	40	1.57	20	0.79	CMA021382300	2.71	5.98
25	152.00	5.984	155.4	6.12	67.35	2.652	90	3.54	40	1.57	20	0.79	CMA021382500	2.97	6.55

型號表示例

CMA		02		13		80900
（1）		（2）		（3）		（4）

（1）系列

（2）主動輪

（3）齒數：13齒

（4）序號

訂購方法

訂購鏈輪時的注意事項

必須確認鏈板的規格，確認鏈板的寬度、導塊厚度、導塊內寬等尺寸。

請把鏈輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
