帶防翻倒附件雙倍節距頂置滾子鏈條

帶頂置滾子雙倍節距鏈?zhǔn)菍㈦p倍節距鏈條的鏈板向上部延長，在其上安裝了可自由旋轉的頂置滾子。為了防止長度較長的輸送機發生翻倒或者蛇行，附帶有防翻倒附件。

應用領域

機械工程

產品手冊索取

產品特點

鏈條本體規格

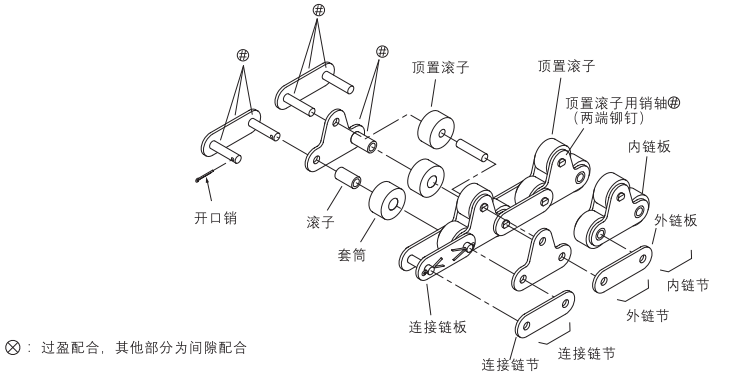

結構

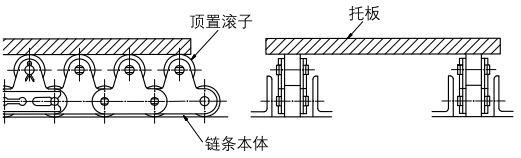

用途·頂置滾子安裝位置
配用鏈輪
潤滑方式

鏈條本體的滾子規格有R滾子和S滾子，本體規格可為通用規格、SS規格和免加油規格。

防翻倒附件安裝在內鏈節上。

頂置滾輪可選擇鋼制或者工程塑料制。

由于其特殊的防翻倒功能，非常適宜長距離輸送時使用。

1.鏈條為單列時，按偶數鏈節附帶頂置滾子時，若未指定，均將頂置滾子安裝在內鏈節上。如需安裝在外鏈節上，請咨詢我司。
2.鏈條為2列時，按偶數鏈節附帶頂置滾子時，若未指定，均將頂置滾子安裝在外鏈節上。如需安裝在內鏈節上，請咨詢我司。

鏈輪遵從ANSI/ASME標準。

本體滾子為R滾子時，雙倍節距用（R滾子）標準鏈輪的齒頂會接觸頂置滾子，故無法使用。因此需要使用帶頂置滾子鏈條專用鏈輪，詳情請咨詢。

本體滾子為S滾子時，可直接使用雙倍節距用（S滾子）標準鏈輪。另外，如使用A系列標準傳動鏈輪，僅限S滾子且齒數為30以上。

潤滑型式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

有上述4種潤滑方式，可根據實際需要選擇適合的潤滑方式。

技術參數

點擊圖片放大

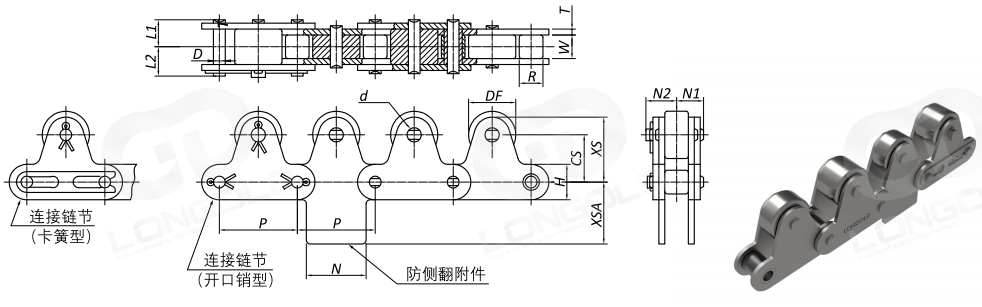

■產品尺寸表

鏈條尺寸&類型	節距	滾子直徑		內節內寬	鏈板		銷軸			頂置滾子·附件
	P	S滾子	R滾子	W	T	寬H	D	L1	L2	DF	CS	XS	N1	N2	d	N	XSA
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
LDC2040-TG	25.40	7.92	15.88	7.95	1.5	12.0	3.97	8.25	9.95	15.88	15.0	21.0	8.25	9.65	3.97	19.1	12.7
LDC2050-TG	31.75	10.16	19.05	9.53	2.0	15.0	5.09	10.3	12.0	19.05	19.0	26.5	10.3	11.9	5.09	23.8	15.9
LDC2060-TG	38.10	11.91	22.23	12.70	3.2	17.2	5.96	14.55	16.55	22.23	23.0	31.6	14.55	16.95	5.96	28.6	19.1
LDC2080-TG	50.80	15.88	28.58	15.88	4.0	23.0	7.94	18.3	20.9	28.58	29.0	40.5	18.5	21.3	11.32	38.1	25.4
LDC2060-TG	63.50	19.05	39.69	19.05	4.8	28.6	9.54	21.8	24.5	39.69	35.4	49.7	22.1	27.2	14.52	47.6	31.8

注：

1. 鏈條本體滾子為R滾子時，鏈輪為特制品。

2.防翻倒附件安裝在內鏈節上。

3.上述表格中記載尺寸為標稱尺寸，可能與實際尺寸不同。

型號表示例·訂購方法

型號表示例

C2040

（1）

（2）

（3）

（4）

（5）

（6）

（7）

（1）鏈條尺寸

（2）鏈條本體的滾子類型：R=R滾子，S=S滾子，RP=塑料R滾子

（3）頂置滾子的安裝間隔：2L=2個鏈節

（4）頂置滾子的種類：TRP=塑料滾子，TR=鋼制滾子，TRLM=免加油滾子，TRPKV=KV滾子

（5）頂置滾子的安裝位置：PL=外鏈節，無記號=內鏈節

（6）防翻倒附件的安裝間隔：4L=4個鏈節

（7）帶防翻倒附件

訂購方法

標準包裝訂購

一般按標準包裝（10Ft，即3.048米）為單位備常規庫存。

1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?a target="_blank">咨詢隆德技術人員。

頂置滾子的規格

■本體鏈條滾子材質：工程塑料

滾子類型		材質	可使用溫度范圍	特性
工程塑料制滾子	塑料滾子	聚縮醛（白色）	-20℃-80℃	—
	塑料制動滾子	特殊工程塑料（褐色）	-20℃-80℃	摩擦系數較大的特殊工程塑料可確保制動性能，并可快速啟動。
	導電滾子	特殊工程塑料（黑色）	-20℃-80℃	體積電阻率：10MΩ·cm 注：僅適用于部分規格，具體請咨詢。
	KV滾子	特殊工程塑料（黑色）	-20℃-80℃	耐熱性、耐化學品性、阻燃性?xún)?yōu)異，并且符合食品衛生法，基鏈一般為SS規格。注：僅適用于部分規格，具體請咨詢。

■本體鏈條滾子材質：鋼制

滾子類型		材質	可使用溫度范圍	特性
鋼制滾子	鋼制滾子	鋼淬火品	-10℃-150℃	需要加油
	不銹鋼滾子	SUS304材質	-10℃-400℃	需要加油
	免加油滾子	鋼淬火品	-10℃-150℃	不加油也可長期使用。也可提供帶制動器的滾子。注：僅適用于部分規格，具體請?jiān)儭?/span>
