與帶附件A系列小型輸送鏈相比，鏈條節距成倍數(稱為雙倍節距)，鏈板形狀為直板形。
嚴格控制材料的性能，采用先進的熱處理工藝，由此，最大限度的提高鏈條的強度和耐磨能力。
對內、外鏈板都實施了發黑處理，略帶耐腐蝕性，同時加強了鏈條整體美觀性。
可使用溫度范圍：-10°C～150°C。
全長精度高，適用于較長距離、低速輸送。
滾子種類有R滾子和S滾子，按照用途可區分使用。
可根據使用需求加裝不同形式的附件，詳情請咨詢隆德技術人員。
可使用雙倍節距型鏈輪，或A系列傳動鏈輪（只有鏈條使用S滾子且鏈輪齒數為30齒以上時，才可使用）。
R滾子和S滾子配用鏈輪形式有區別，詳情請咨詢隆德技術人員。
產品廣泛應用于鏈式輸送機等輸送機械，為其傳遞動力和輸送物料。
在包裝行業、食品以及醫療行業等都有著廣泛地應用。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

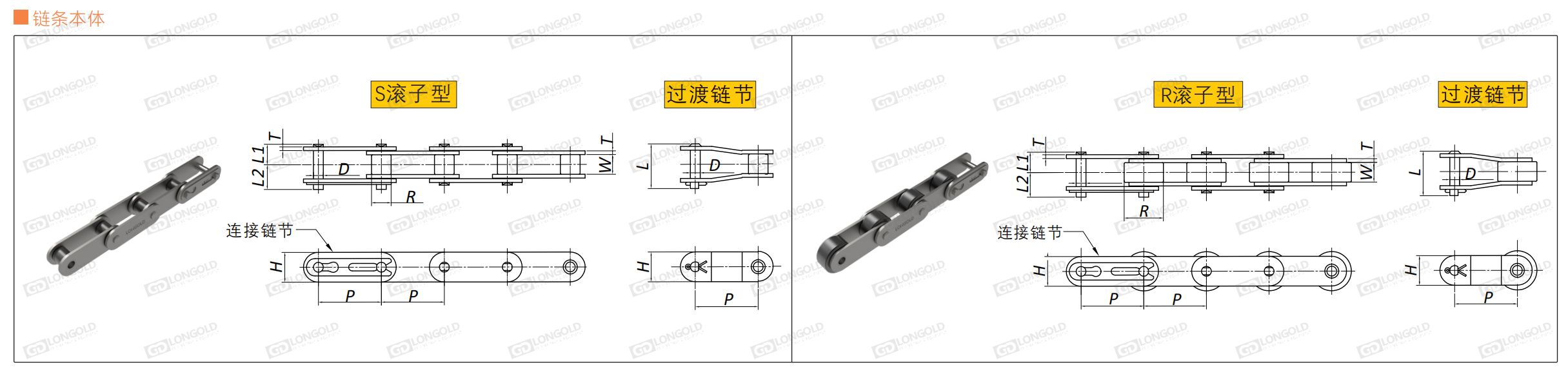

連接鏈節的銷軸形式：LDC2040-LDC2060為卡簧型，LDC2080以上為開口銷型。
本體鏈條的銷軸形式為鉚合型。
P′的實際尺寸與P不同，請咨詢隆德技術人員。
■鏈條本體尺寸表
|
隆德鏈號 |
ANSI鏈號 |
節距 |
滾子直徑 |
內節內寬 |
銷軸 |
過渡銷軸 |
鏈板 |
組件鏈節數 |
最大容許張力 |
參考重量 |
|||
|
P |
R |
W |
直徑D |
L1 |
L2 |
L |
T |
H |
Q |
||||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
節/10FT |
kN/lbf |
kg/m |
||
|
LDC2040S |
C2040 |
25.40 |
7.92 |
7.95 |
3.97 |
8.25 |
9.95 |
18.2 |
1.5 |
12.0 |
120 |
||
|
LDC2040R |
C2042 |
15.88 |
|||||||||||
|
LDC2050S LDC2050R |
C2050 |
31.75 |
10.16 |
9.53 |
5.09 |
10.3 |
12.0 |
22.6 |
2.0 |
15.0 |
96 |
||
|
C2052 |
19.05 |
||||||||||||
|
LDC2060S |
C2060H |
38.10 |
11.91 |
12.70 |
5.96 |
14.55 |
16.55 |
31.5 |
3.2 |
17.2 |
80 |
||
|
LDC2060R |
C2062H |
22.23 |
|||||||||||
|
LDC2080S LDC2080R |
C2080H |
50.80 |
15.88 |
15.88 |
7.94 |
18.3 |
20.9 |
39.9 |
4.0 |
23.0 |
60 |
||
|
C2082H |
28.58 |
||||||||||||
|
LDC2100S |
C2100H |
63.50 |
19.05 |
19.05 |
9.54 |
21.8 |
24.5 |
47.5 |
4.8 |
28.6 |
48 |
||
|
LDC2100R |
C2102H |
39.69 |
|||||||||||
|
LDC2120S LDC2120R |
C2120H |
76.20 |
22.23 |
25.40 |
11.11 |
26.95 |
30.55 |
59.0 |
5.6 |
34.4 |
40 |
||
|
C2122H |
44.45 |
||||||||||||
|
LDC2160S |
C2160H |
101.60 |
28.58 |
31.75 |
14.29 |
33.95 |
38.45 |
74.1 |
7.2 |
48.2 |
30 |
||
|
LDC2160R |
C2162H |
57.15 |
|||||||||||

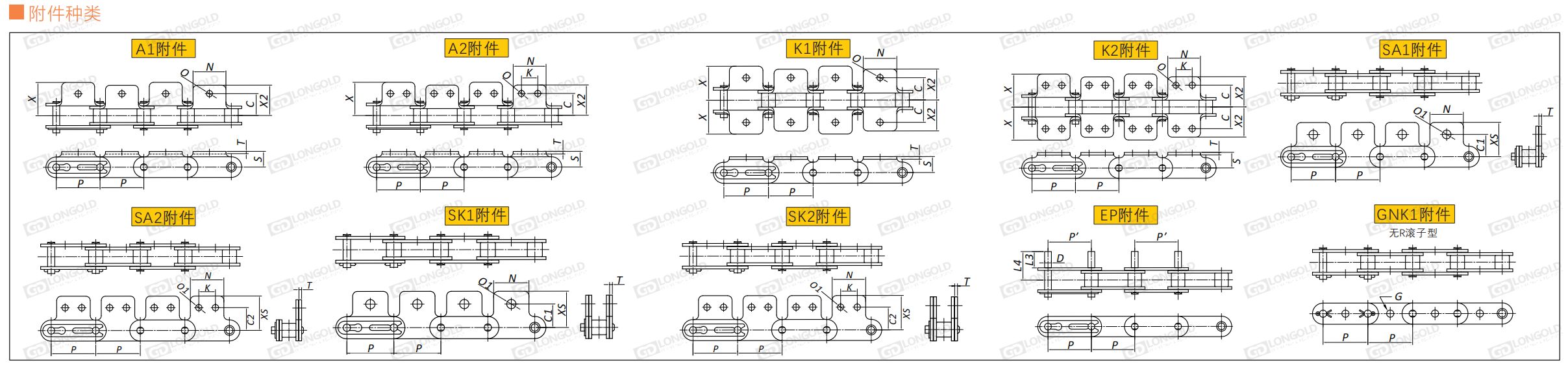

■鏈條附件尺寸表
|
隆德鏈號 |
滾子 形式 |
C |
C1 |
C2 |
K |
N |
O |
O1 |
S |
X |
X2 |
XS |
D |
L3 |
L4 |
G |
一個附件的附加重量 |
PDF圖紙 |
||
|
A/SA附件 |
K/SK附件 |
EP附件 |
||||||||||||||||||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg |
kg |
kg |
|||
|
LDC2040 |
S滾子 R滾子 |
12.7 |
11.1 |
13.6 |
9.5 |
19.1 |
3.6 |
5.2 |
9.1 |
19.3 |
17.6 |
19.8 |
3.97 |
9.5 |
16.75 |
4.1 |
0.003 |
0.006 |
0.001 |
|
|
LDC2050 |
15.9 |
14.3 |
15.9 |
11.9 |
23.8 |
5.2 |
6.8 |
11.1 |
24.2 |
22.0 |
24.6 |
5.09 |
11.9 |
21.0 |
5.1 |
0.006 |
0.012 |
0.002 |
||
|
LDC2060 |
21.5 |
17.5 |
19.1 |
14.3 |
28.6 |
5.2 |
8.7 |
14.7 |
31.5 |
28.2 |
30.6 |
5.96 |
14.3 |
27.45 |
6.1 |
0.017 |
0.034 |
0.003 |
||
|
LDC2080 |
27.8 |
22.2 |
25.4 |
19.1 |
38.1 |
6.8 |
10.3 |
19.1 |
40.7 |
36.6 |
40.5 |
7.94 |
19.1 |
35.5 |
8.1 |
0.032 |
0.064 |
0.007 |
||
|
LDC2100 |
33.4 |
28.6 |
31.8 |
23.8 |
47.6 |
8.7 |
14.3 |
23.4 |
49.9 |
44.9 |
50.4 |
9.54 |
23.8 |
43.4 |
10.1 |
0.060 |
0.120 |
0.012 |
||
|
LDC2120 |
39.7 |
33.3 |
37.3 |
28.6 |
57.2 |
14.0 |
16.0 |
27.8 |
60.7 |
54.4 |
59.9 |
- |
- |
- |
- |
0.100 |
0.200 |
- |
||
|
LDC2160 |
52.4 |
44.5 |
50.8 |
38.1 |
76.2 |
18.0 |
22.0 |
36.5 |
77.8 |
70.0 |
78.6 |
- |
- |
- |
- |
0.203 |
0.400 |
- |
||
型號表示例
|
LD |
C2040 |
|
S |
- |
1L |
A1 |
|
|
（1） |
|
（2） |
|
（3） |
（4） |
（1）鏈條編號
（2）滾子形式：S=小滾子，R=大滾子
（3）附件安裝間隔：1L=每一節
（4）附件種類
訂購方法
|
標準包裝訂購 |
|
雙倍節距鏈一般按標準包裝（即技術參數中的組件鏈節數）為單位備常規庫存。1個標準全長使用包含一個接頭供使用。如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。 |
|
|
|
|
|
按所需長度訂購 |
|
可把鏈條編制成您指定的長度交貨。 |
|
請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。 |
