帶頂置滾子A系列小型輸送鏈通用規格

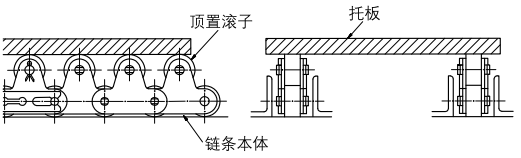

將標準A系列滾子鏈的鏈板向上延伸，在其上安裝可自由旋轉的頂置滾子的鏈條。鏈條本體的幅寬比其他自由流動鏈小，頂置滾子由兩側鏈板支撐，適用于堅固的自由流動鏈條輸送機。

應用領域

機械工程

產品手冊索取

產品特點

鏈條本體規格

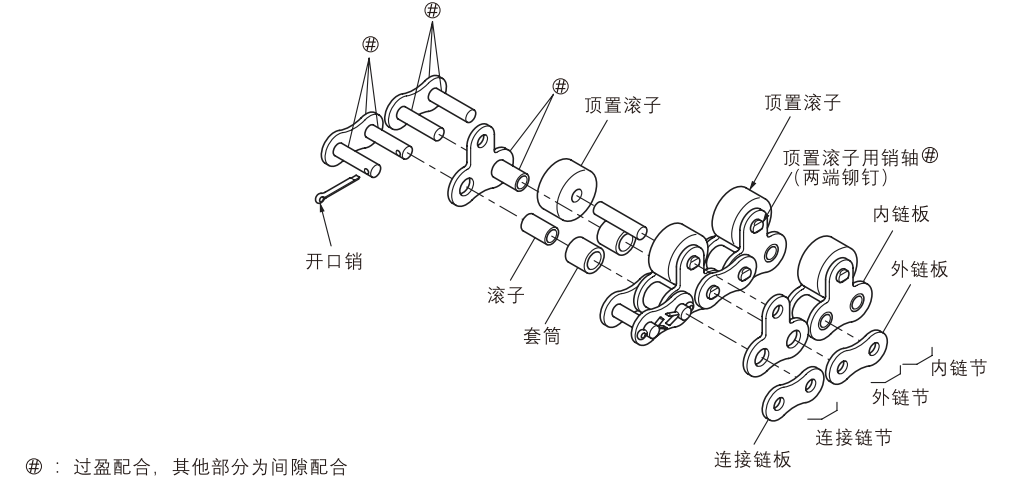

結構
頂置滾子安裝位置
配用鏈輪
潤滑方式

鋼制滾子
全零部件都為鋼制的熱處理硬化品。
可使用溫度范圍： -10°C～150°C。
需要加油。

塑料R滾子（工程塑料制）
輕量（對鋼制相比降低30%）、低噪音（對鋼制相比降低5～7dB）。
行進阻力，對鋼制相比降低30%。
使用溫度范圍：-10℃-80℃。
銷軸和套筒之間需要加油。工程塑料制滾子的顏色為白色。

1.鏈條為單列時，按偶數鏈節附帶頂置滾子時，若未指定，均將頂置滾子安裝在內鏈節上。如需安裝在外鏈節上，請咨詢我司。
2.鏈條為2列時，按偶數鏈節附帶頂置滾子時，若未指定，均將頂置滾子安裝在外鏈節上。如需安裝在內鏈節上，請咨詢我司。

鏈輪遵從ANSI/ASME標準。

可使用標準A系列滾子鏈鏈輪。

可根據客戶需求對鏈輪的輪轂部分進行追加工，具體請聯系隆德技術人員。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

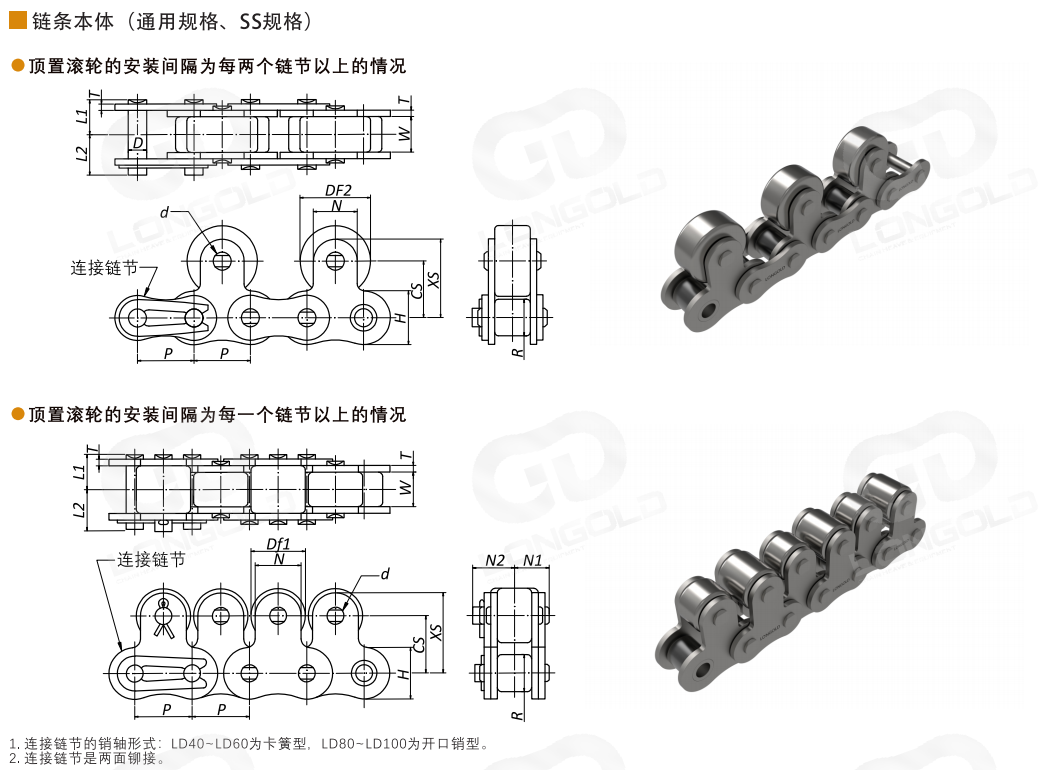

■頂置塑料滾子產品尺寸表

鏈條尺寸&類型	節距	內節內寬	滾子直徑	銷軸			鏈板		頂置滾子								參考重量kg/m
塑料頂置滾子	P	W	R	D	L1	L2	寬H	厚T	DF1	DF2	CS	N	XS	N1	N2	d
通用規格	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
LD40-TRP	12.70	7.95	7.92	3.97	8.25	9.95	12.0	1.5	11.0	15.88	12.7	9.5	17.45	8.25	9.65	3.97	請咨詢
LD50-TRP	15.875	9.53	10.16	5.09	10.3	12.0	15.0	2.0	15.0	19.05	15.9	12.7	22.25	10.3	11.9	5.09
LD60-TRP	19.05	12.70	11.91	5.96	12.85	14.75	18.1	2.4	18.0	22.23	18.3	15.9	26.25	12.85	15.25	5.96
LD80-TRP	25.40	15.88	15.88	7.94	16.25	19.25	24.1	3.2	24.0	28.58	24.6	19.1	34.15	16.25	19.25	7.94
LD100-TRP	31.75	19.05	19.05	9.54	19.75	22.85	30.1	4.0	30.0	39.69	31.8	25.4	44.5	19.75	22.85	9.54

■頂置鋼制滾子產品尺寸表

鏈條尺寸&類型	節距	內節內寬	滾子直徑	銷軸			鏈板		頂置滾子								參考重量kg/m
鋼制頂置滾子	P	W	R	D	L1	L2	寬H	厚T	DF1	DF2	CS	N	XS	N1	N2	d
通用規格	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
LD40-TR	12.70	7.95	7.92	3.97	8.25	9.95	12.0	1.5	11.0	15.88	12.7	9.5	17.45	8.25	9.65	3.97	請咨詢
LD50-TR	15.875	9.53	10.16	5.09	10.3	12.0	15.0	2.0	15.0	19.05	15.9	12.7	22.25	10.3	11.9	5.09
LD60-TR	19.05	12.70	11.91	5.96	12.85	14.75	18.1	2.4	18.0	22.23	18.3	15.9	26.25	12.85	15.25	5.96
LD80-TR	25.40	15.88	15.88	7.94	16.25	19.25	24.1	3.2	24.0	28.58	24.6	19.1	34.15	16.25	19.25	7.94
LD100-TR	31.75	19.05	19.05	9.54	19.75	22.85	30.1	4.0	30.0	39.69	31.8	25.4	44.5	19.75	22.85	9.54

注：

1. 在偶數鏈節上安裝頂置滾輪時，如果沒有特別指定，則在內鏈節上安裝頂置滾子。

2. 頂置鋼制滾子鏈條即使是免加油規格，也需要給頂置滾子加潤滑油。

3.上述表格中記載尺寸為標稱尺寸，可能與實際尺寸不同。

型號表示例·訂購方法

型號表示例

LD		40	-	NP	-	1L	TRP
		（1）		（2）		（3）	（4）

（1）鏈條尺寸

（2）鏈條本體的規格：無記號=普通規格，NP=鍍鎳，SS=不銹鋼

（3）頂置滾子的安裝間隔：1L=1個鏈節

（4）頂置滾子的種類：TRP=塑料滾子，TR=鋼制滾子，TRLM=免加油滾子，TRPKV=KV滾子

訂購方法

標準包裝訂購

一般按標準包裝（10Ft，即3.048米）為單位備常規庫存。

1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。

頂置滾子的規格

■本體鏈條滾子材質：工程塑料

滾子類型		材質	可使用溫度范圍	特性
工程塑料制滾子	塑料滾子	聚縮醛（白色）	-20℃-80℃	—
	塑料制動滾子	特殊工程塑料（褐色）	-20℃-80℃	摩擦系數較大的特殊工程塑料可確保制動性能，并可快速啟動。
	導電滾子	特殊工程塑料（黑色）	-20℃-80℃	體積電阻率：10MΩ·cm 注：僅適用于部分規格，具體請咨詢。
	KV滾子	特殊工程塑料（黑色）	-20℃-80℃	耐熱性、耐化學品性、阻燃性優異，并且符合食品衛生法，基鏈一般為SS規格。注：僅適用于部分規格，具體請咨詢。

■本體鏈條滾子材質：鋼制

滾子類型		材質	可使用溫度范圍	特性
鋼制滾子	鋼制滾子	鋼淬火品	-10℃-150℃	需要加油
	不銹鋼滾子	SUS304材質	-10℃-400℃	需要加油
	免加油滾子	鋼淬火品	-10℃-150℃	不加油也可長期使用。也可提供帶制動器的滾子。注：僅適用于部分規格，具體請?jiān)儭?/span>
