鏈條本體為雙倍節距鏈條，滾子材質可自由選用。
鏈條每隔幾節帶一個側放的滾輪，即導向滾輪。
導向滾輪配合導軌能夠起到極好的定位效果。
導向滾輪材質可根據使用環境選擇，在腐蝕環境或者需要工作降低噪音的情形下材質可以選用工程塑料。
鏈輪遵從ANSI/ASME標準。
可使用標準A系列傳動鏈輪，具體請咨詢隆德技術人員。
由于小齒數會造成輪轂部接觸側置滾子，在使用小齒數鏈輪時，鏈輪的輪轂直徑的選值請咨詢隆德技術人員。
在購買前，請確認導向滾輪材質。
一般需要搭配導軌使用，導軌尺寸請咨詢隆德技術人員。
|
潤滑方式 |
I |
II |
III |
IV |
|
方法 |
油壺 |
點滴加油 |
油池或油盤潤滑 |
強制油泵潤滑 |
點擊圖片放大

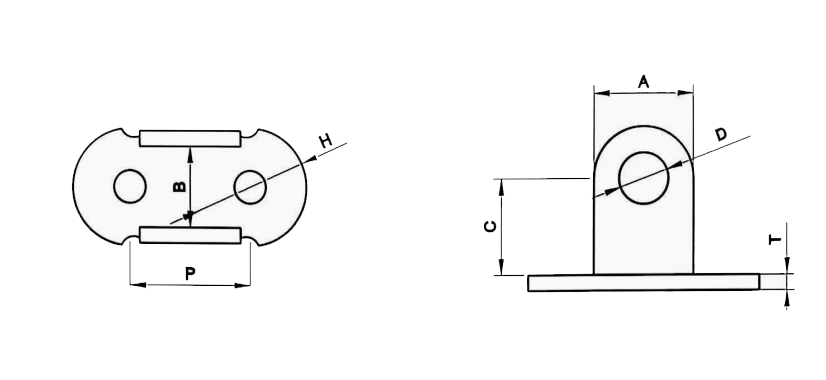

■產品尺寸表
|
鏈號 |
節距 |
附板尺寸 |
|||||
|
P |
A |
B |
C |
D |
H |
T |
|
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|
|
LD40--GR |
12.7 |
7.0 |
9.0 |
10.0 |
3.96 |
11.0 |
1.5 |
|
LD08B-GR |
12.7 |
11.8 |
10.0 |
10.0 |
4.45 |
10.3 |
1.5 |
|
LD50-F1-GR |
15.875 |
8.0 |
11.0 |
10.0 |
3.96 |
15.0 |
2.0 |
|
LD60-F1-GR |
19.05 |
16.0 |
12.4 |
14.8 |
7.92 |
18.0 |
2.42 |
|
LD60-F2-GR |
19.05 |
12.0 |
9.0 |
10.0 |
3.28 |
13.5 |
2.42 |
|
LD80-F1-GR |
25.4 |
13.8 |
20.6 |
12.1 |
5.94 |
20.0 |
3.0 |
|
LD80-F2-GR |
25.4 |
15.0 |
21.4 |
18.0 |
5.94 |
20.0 |
3.0 |
|
LD80-F3-GR |
25.4 |
16.0 |
22.5 |
14.0 |
5.94 |
21.2 |
3.0 |
|
LD80-F4-GR |
25.4 |
16.0 |
20.0 |
10.0 |
7.92 |
21.2 |
3.0 |
|
LD80-F5-GR |
25.4 |
19.1 |
30.4 |
28.9/15.9 |
6.80 |
21.0 |
3.2 |
|
LDC2040-GR |
25.4 |
11.0 |
10.0 |
10.0 |
3.96 |
11.8 |
1.5 |
|
LDC2040-F1-GR |
25.4 |
11.0 |
8.1 |
12.0 |
3.96 |
11.8 |
1.5 |
|
LDC2050-F1-GR |
31.75 |
12.0 |
11.0 |
14.0 |
5.08 |
15.0 |
2.0 |
|
LDC2050-GR |
31.75 |
12.0 |
8.0 |
7.8 |
5.08 |
15.0 |
2.0 |
|
LDC2060-GR |
38.1 |
18.0 |
15.4 |
17.6 |
10.00 |
18.0 |
2.42 |
|
LDC2060-F1-GR |
38.1 |
12.0 |
10.0 |
11.0 |
4.45 |
18.0 |
2.4 |
|
LDC212B-GR |
38.1 |
50.8 |
13.8 |
6.6 |
5.72 |
16.0 |
1.85 |
|
LDC2080-GR |
50.8 |
18.2 |
18.0 |
12.9 |
7.92 |
23.2 |
3.25 |
|
LDC2080-F1-GR |
50.8 |
16.0 |
12.2 |
17.0 |
8.10 |
24.0 |
3.0 |
型號表示例
|
LD |
40 |
|
- |
3L | GR | |
|
|
|
（1） |
|
|
（2） |
（3） |
（1）鏈條尺寸
（2）附件安裝間隔
（3）導向滾輪
■本體鏈條滾子材質：工程塑料
|
滾子類型 |
材質 |
可使用溫度范圍 |
特性 |
|
|
工程塑料制滾子 |
塑料滾子 |
聚縮醛（白色） |
-20℃-80℃ |
— |
|
塑料制動滾子 |
特殊工程塑料（褐色） |
-20℃-80℃ |
摩擦系數較大的特殊工程塑料可確保制動性能，并可快速啟動。 |
|
|
導電滾子 |
特殊工程塑料（黑色） |
-20℃-80℃ |
體積電阻率：10MΩ·cm 注：僅適用于部分規格，具體請咨詢。 |
|
|
KV滾子 |
特殊工程塑料（黑色） |
-20℃-80℃ |
耐熱性、耐化學品性、阻燃性優異，并且符合食品衛生法，基鏈一般為SS規格。注：僅適用于部分規格，具體請咨詢。 |
|
■本體鏈條滾子材質：鋼制
|
滾子類型 |
材質 |
可使用溫度范圍 |
特性 |
|
|
鋼制滾子 |
鋼制滾子 |
鋼淬火品 |
-10℃-150℃ |
需要加油 |
|
不銹鋼滾子 |
SUS304材質 |
-10℃-400℃ |
需要加油 |
|
|
免加油滾子 |
鋼淬火品 |
-10℃-150℃ |
不加油也可長期使用。也可提供帶制動器的滾子。 注：僅適用于部分規格，具體請詢。 |
|
