采用玻璃纖維增強塑料樹脂制成的鏈輪具有高轉矩抗力，確保非常精確的齒形和抗磨損性。
塑料材質的鏈輪相比鋼制材料鏈輪，質量更輕（可輕5倍），具有極佳的抗腐蝕性和抗化學侵蝕性。
鏈輪材質為加聚甲醛樹脂，較好的化學穩定性，在常溫下能耐大多數化學藥品的腐蝕，具有較高的強度、硬度、剛性和耐磨性，同時還具有較好的韌性和抗沖擊性。
一體化設計使得鏈輪的尺寸更加小巧，便于安裝在空間有限的傳動系統中。
齒形精確，可以與鏈板良好的配合，提供動力，以此準確、迅速輸送物品。
根據機械傳動系統的設計要求，確定鏈輪的安裝位置。確保鏈輪的安裝位置準確無誤，以保證傳動的精度和穩定性。
確定鏈輪安裝于軸的方式，熟悉流程，確保鏈輪固定在軸上，防止送動。
將鏈板套在鏈輪上，確保鏈板的方向正確。鏈板的方向應與鏈輪的旋轉方向一致，以保證傳動的順暢性。
安裝完成后，檢查鏈輪和鏈板的安裝質量。確保鏈輪安裝牢固，鏈板張緊度適中，傳動順暢無卡頓，確保鏈輪和鏈板在同一平面內，避免出現偏斜或跳動等現象。
從動鏈輪應有張緊裝置。
鏈輪磨損過大時最好及時更換，否則會加劇鏈板和鏈輪的磨損。
由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
要定期地清潔及潤滑鏈輪，以提高其使用壽命。
加強型聚酰胺比普通的聚酰胺具有更高的拉伸強度、彎曲強度和壓縮強度，可承受更大的載荷，具有良好的韌性和抗沖擊性，在受到沖擊時不易破裂，耐磨性優異。
具有良好的可加工性，可采用注塑、擠出、吹塑等多種加工方法制造各種形狀的零部件，聚酰胺的流動性較好，可在較低的溫度和壓力下成型，降低了加工成本。
點擊圖片放大

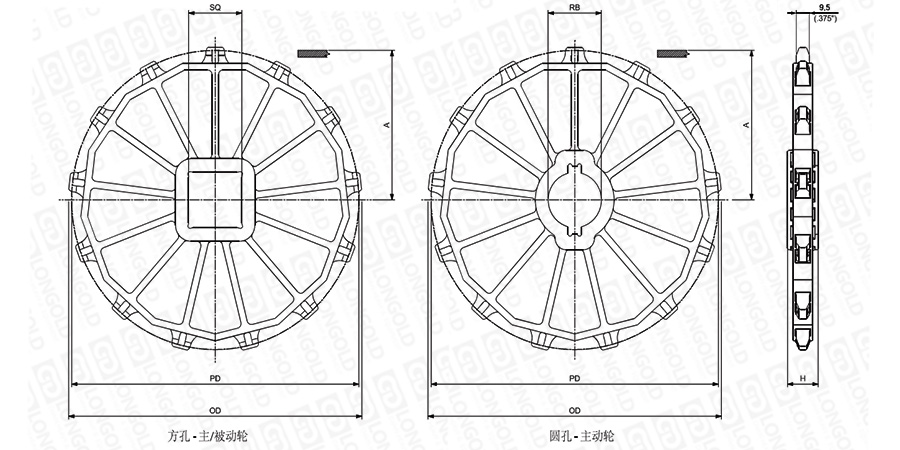

■鏈輪結構詳見如上圖
上圖為鏈輪3000系列 注塑一體式的結構圖。
可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。
■鏈輪尺寸表
齒數
孔徑*
型號（圓孔）
輪轂寬度
重量
PDF圖紙
DXF圖紙
PD
OD
A
主動輪
被動輪
H
kg
lbs
mm
inch
mm
inch
mm
inch
mm
inch
RB
mm
inch
10
163.39
6.472
162.60
6.402
74.30
2.925
40
-
19200026
19200028
22.20
0.874
0.20
0.44
50
-
-
19200036
22.20
0.874
0.21
0.46
60
-
19200024
-
47.60
1.874
0.29
0.64
65
-
19200027
-
47.60
1.874
0.25
0.55
-
1 1/2
19200016
19200009
22.20
0.874
0.19
0.43
-
2
19200017
19200010
22.20
0.874
0.23
0.51
-
2 1/2
19200018
-
47.60
1.874
0.27
0.59
13
212.27
8.357
212.30
8.358
98.20
3.866
40
-
19200025
-
22.20
0.874
0.33
0.74
60
-
19200037
-
47.60
1.874
0.44
0.97
65
-
-
19200033
22.20
0.874
0.32
0.71
65
-
19200030
19200053
47.60
1.874
0.39
0.86
90
-
19200031
19200045
47.60
1.874
0.41
0.91
-
1 1/2
19200019
19200001
22.20
0.874
0.34
0.75
-
2 1/2
-
19200011
22.20
0.874
0.41
0.90
-
2 1/2
19200020
-
47.60
1.874
0.45
0.99
-
3 1/2
19200021
19200046
47.60
1.874
0.43
0.94
16
260.40
10.252
261.60
10.299
122.30
4.421
65
-
19200034
-
47.60
1.874
0.50
1.11
90
-
19200035
19200054
47.60
1.874
0.54
1.19
120
-
19200038
-
47.60
1.874
0.52
1.15
-
2 1/2
19200014
19200050
47.60
1.874
0.52
1.15
-
3 1/2
19200015
19200051
47.60
1.874
0.54
1.19
分度圓
直徑
齒頂圓
直徑
墊條
定位
|
192000 |
|
20 |
|
（1） |
|
（2） |
（1）鏈輪系列
（2）序號
