采用優質碳素結構鋼進行沖壓成型。
表面進行了噴吵、電鍍處理。
采用先進的銑齒加工工藝，使齒形更精確,有兩排齒與鏈條嚙合，雙排鏈輪的承載能力比單排鏈輪更強，能夠承受更大的扭矩和負載。
鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。
工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。
進行了表面處理，耐磨性提高，不輕易磨損。
可以適應不同的轉動速度和負載要求，提高工作效率和泛用性。
正確選用鏈輪型號。
檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。
從動鏈輪應有張緊裝置。
鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。
鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。
化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。
發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。
磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。
點擊圖片放大

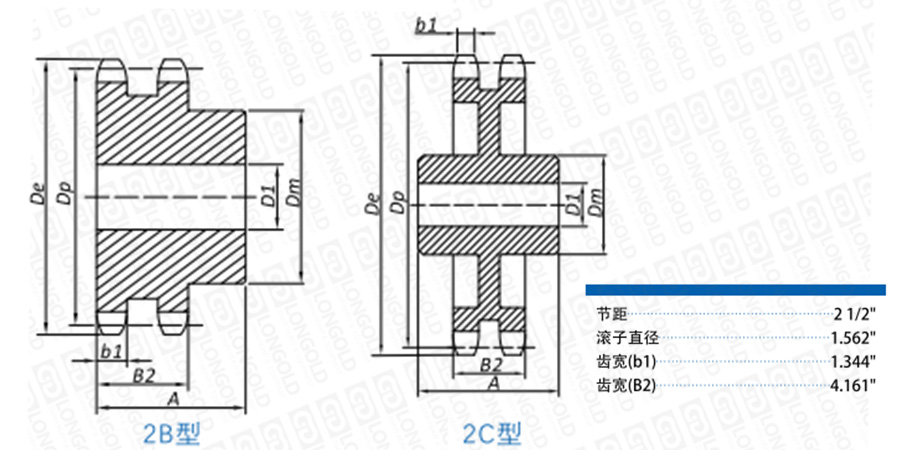

■鏈輪本體結構詳見如上圖
上圖為200-2 工藝孔鏈輪主動輪以及被動輪的結構圖。
可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。
■2B型鏈輪尺寸表
齒數
雙排B型
外圓
節距圓
軸孔徑D1
輪轂
參考
PDF圖紙
DXF圖紙
De
Dp
Min
Max
直徑Dm
長度A
inch
inch
inch
inch
inch
inch
lbs
11
LD200-2B11T
10.020
8.87
2
3 3/4
5 1/2
5 7/8
57.00
12
LD200-2B12T
10.830
9.66
2
4 1/2
6 1/2
6 1/4
80.00
13
LD200-2B13T
11.640
10.45
2
5 1/4
7
6 3/8
96.00
14
LD200-2B14T
12.460
11.23
2
5 1/2
8
6 3/8
119.00
15
LD200-2B15T
13.260
12.02
2
5 3/4
8 1/2
6 3/8
138.00
16
LD200-2B16T
14.070
12.81
2
5 3/4
8 1/2
6 5/8
161.00
17
LD200-2B17T
14.870
13.61
2
5 3/4
8 1/2
6 5/8
178.00
18
LD200-2B18T
15.680
14.40
2
5 3/4
8 1/2
6 5/8
196.00
19
LD200-2B19T
16.480
15.19
2
5 3/4
8 1/2
6 5/8
217.00
20
LD200-2B20T
17.290
15.98
2
5 3/4
8 1/2
6 5/8
236.00
21
LD200-2B21T
18.090
16.77
2
5 3/4
8 1/2
6 5/8
250.00
22
LD200-2B22T
18.890
17.57
2
5 3/4
8 1/2
6 5/8
284.00
23
LD200-2B23T
19.690
18.36
2
5 3/4
8 1/2
6 5/8
308.00
24
LD200-2B24T
20.490
19.15
2
5 3/4
8 1/2
6 5/8
330.00
25
LD200-2B25T
21.290
19.95
2
5 3/4
8 1/2
6 5/8
358.00
26
LD200-2B26T
22.090
20.74
2
5 3/4
8 1/2
6 5/8
386.00
鏈輪型號
直徑
直徑
重量
■2C型鏈輪尺寸表
齒數
外圓直徑
節距圓直徑
軸孔徑D1
輪轂
參考重量
PDF圖紙
DXF圖紙
De
Dp
Min
Max
直徑Dm
長度A
inch
inch
inch
inch
inch
inch
Lbs
45
LD200-2C45
37.250
35.84
1 1/2
7
10
8 1/2
665.00
60
LD200-2C60
49.200
47.77
1 1/2
7
10
9
972.00
雙排C型
鏈輪型號
|
LD200 |
- |
2B | 11T |
Q |
|
（1） |
|
（2） |
（3） |
（4） |
（1）鏈號
（2）鏈輪類型
（3）鏈輪齒數
（4）Q：齒端硬化規格
|
類型 |
1A型 |
1B 型 |
1C 型 |
2A型 |
2B型 |
2C型 |
3A型 |
3B型 |
3C型 |
SD型 |
|
說明 |
單排 |
單排 |
單排 |
雙排 |
雙排 |
雙排 |
三排 |
三排 |
三排 |
雙排 |
|
圖示 |
|
|
|
|
|
|
|
|
|
|
