80-1 錐孔鏈輪

美標錐孔鏈輪是符合美國標準的鏈輪，其特點是具有錐形孔，通常用于與錐形軸配合使用。鏈輪的尺寸和規格多樣，鏈輪的齒數可以根據傳動比的要求來確定，材料通常為碳鋼或不銹鋼，表面處理可能包括發黑、鍍鋅或鍍鎳，以提高耐磨性和耐腐蝕性。80-1錐孔鏈輪，配用LD80-1單排鏈條。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

材料通常為碳鋼或不銹鋼，具有較高的機械強度。

表面處理可能包括發黑、鍍鋅或鍍鎳，以提高耐磨性和耐腐蝕性。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

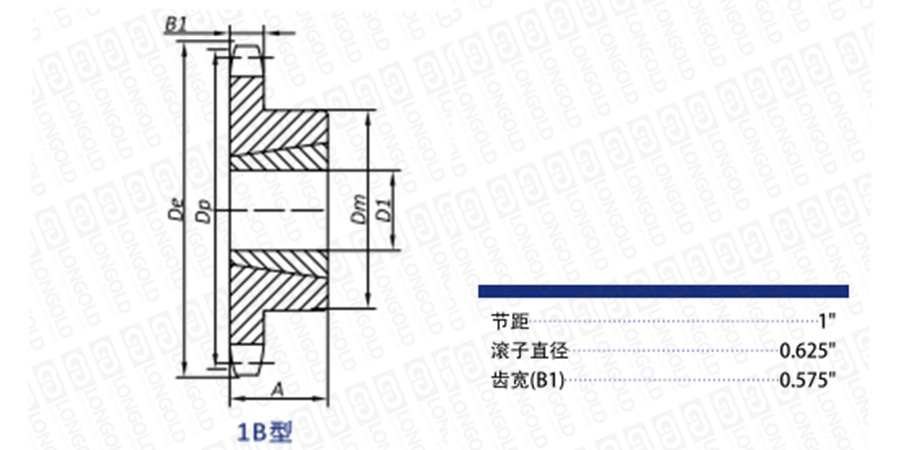

■鏈輪本體結構詳見如上圖

上圖為80-1 錐孔鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	單排B型鏈輪型號	錐套型號	外圓直徑	節距圓直徑	最大孔徑	輪轂		參考重量		PDF圖紙	DXF圖紙
			De	Dp	D1	長度A	直徑Dm	鏈輪	錐套
			inch	inch	inch	inch	inch	Lbs	Lbs
10	LD80-1B10TQ-TB	1215	3.678	3.236	1 1/4	1 1/2	*2 3/8	1.10	0.80	請咨詢	請咨詢
11	LD80-1B11TQ-TB	1215	4.006	3.549	1 1/4	1 1/2	*2 15/32	1.50	0.80
12	LD80-1B12TQ-TB	1615	4.332	3.864	1 5/8	1 1/2	*3	1.80	1.20
13	LD80-1B13TQ-TB	1615	4.657	4.179	1 5/8	1 1/2	3 1/4	2.30	1.20
14	LD80-1B14TQ-TB	1615	4.982	4.494	1 5/8	1 1/2	3 1/4	2.50	1.20
15	LD80-1B15TQ-TB	1615	5.305	4.810	1 5/8	1 1/2	3 9/16	2.70	1.20
16	LD80-1B16TQ-TB	2012	5.627	5.126	2	1 1/4	3 9/16	2.80	1.70
17	LD80-1B17TQ-TB	2012	5.950	5.442	2	1 1/4	3 9/16	3.10	1.70
18	LD80-1B18TQ-TB	2012	6.271	5.759	2	1 1/4	3 9/16	2.60	1.70
19	LD80-1B19TQ-TB	2012	6.593	6.076	2	1 1/4	4 1/4	4.10	1.70
20	LD80-1B20TQ-TB	2517	6.914	6.392	2 1/2	1 3/4	4 1/4	5.50	1.70
21	LD80-1B21TQ-TB	2517	7.235	6.710	2 1/2	1 3/4	4 1/4	6.00	3.50
22	LD80-1B22TQ-TB	2517	7.555	7.027	2 1/2	1 3/4	4 1/4	6.50	3.50
23	LD80-1B23TQ-TB	2517	7.875	7.344	2 1/2	1 3/4	4 1/4	7.00	3.50
24	LD80-1B24TQ-TB	2517	8.196	7.661	2 1/2	1 3/4	4 1/4	7.50	3.50
25	LD80-1B25TQ-TB	2517	8.516	7.979	2 1/2	1 3/4	4 1/4	8.10	3.50
26	LD80-1B26TQ-TB	2517	8.836	8.296	2 1/2	1 3/4	4 1/4	8.80	3.50
27	LD80-1B27TQ-TB	2517	9.156	8.614	2 1/2	1 3/4	4 1/4	9.00	3.50
28	LD80-1B28TQ-TB	2517	9.475	8.931	2 1/2	1 3/4	4 1/4	9.50	3.50
30	LD80-1B30TQ-TB	2517	10.114	9.567	2 1/2	1 3/4	4 1/4	11.50	3.50
32	LD80-1B32T-TB	2517	10.753	10.202	2 1/2	1 3/4	4 1/4	12.00	3.50
35	LD80-1B35T-TB	2517	11.711	11.156	2 1/2	1 3/4	4 1/4	15.20	3.50
36	LD80-1B36T-TB	2517	12.030	11.474	2 1/2	1 3/4	4 1/4	17.00	3.50
40	LD80-1B40T-TB	2517	13.306	12.746	2 1/2	1 3/4	4 1/4	21.00	3.50
45	LD80-1B45T-TB	2517	14.901	14.336	2 1/2	1 3/4	4 1/4	26.50	3.50
48	LD80-1B48T-TB	2517	15.857	15.290	2 1/2	1 3/4	4 1/4	29.50	3.50
54	LD80-1B54T-TB	2517	17.769	17.198	2 1/2	1 3/4	4 1/4	38.50	3.50
60	LD80-1B60T-TB	2517	19.681	19.107	2 1/2	1 3/4	4 1/4	45.00	3.50
70	LD80-1B70T-TB	3020	22.867	22.289	3	2	5 1/4	52.30	6.50
80	LD80-1B80T-TB	3020	26.052	25.471	3	2	5 1/4	69.20	6.50

型號表示例

LD80	-	1B	10T	Q	-	TB
（1）		（2）	（3）	（4）		（5）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

（5）TB: 帶錐孔

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
