16B 鑄鐵鏈輪

鑄鐵鏈輪是一種常見的機械傳動元件，它主要用于傳遞動力和扭矩，在工業機械、農業機械、汽車、摩托車等多種領域有廣泛的應用。16B鑄鐵鏈輪適用于16B系列鏈條。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
材質用料
安裝要求
注意事項
表面處理方式

采用優質鑄鐵材料鑄成，鑄鐵內部存在大量的石墨片（灰鑄鐵）或球狀石墨（球墨鑄鐵），這些石墨結構可以有效地吸收和緩沖振動，在一些有振動的傳動系統中，能夠減少噪音和設備的疲勞損傷。。

通過適當?shù)臒崽幚砘虮砻嫣幚?，鑄鐵鏈輪可以獲得較好的耐磨性能，其表面硬度能夠滿足一定的鏈傳動要求。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

采用GG22-GG25材質，是優秀的鑄鐵材料，具有較高的強度、良好的韌性、較強的耐磨性以及抗疲勞性。同時還具有防振性、隔熱性、防腐性等特殊性能。

根據型號的遞增有著更高的抗拉強度，更好的性能。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

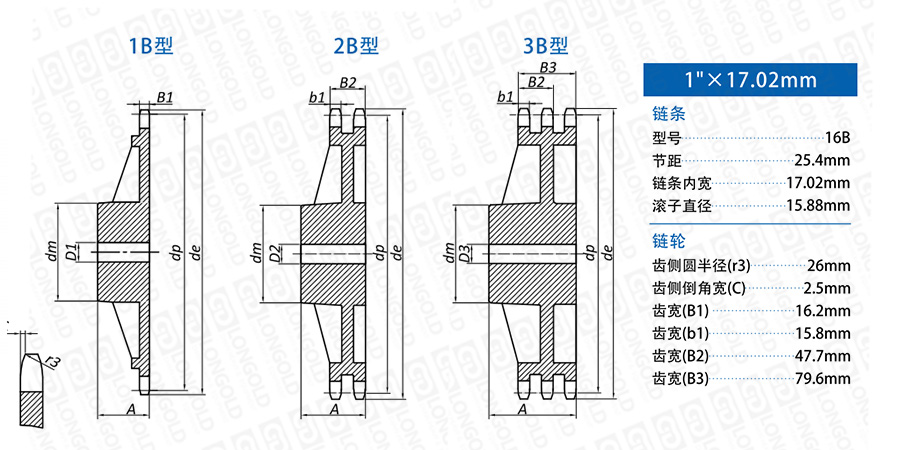

■鏈輪結構詳見如上圖

上圖為16B 鑄鐵鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	外徑	節距圓直徑	單排			雙排			三排			PDF圖紙	DXF圖紙
齒數	外徑	節距圓直徑	輪轂直徑	孔徑	鏈輪總厚	輪轂直徑	孔徑	鏈輪總厚	輪轂直徑	孔徑	鏈輪總厚
Z	de	dp	dm	D1	A	dm	D2	A	dm	D3	A
Z	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
38	238.9	230.69	100	24	56	110	30	63	160	45	100	請咨詢	請咨詢
45	283.2	273.10	100	24	56	110	30	63	160	45	100
57	355.9	345.81	100	30	56	120	30	63	165	45	100
76	471.1	460.99	100	30	56	135	30	63	200	45	110
95	586.2	576.17	100	30	65	135	30	70	200	50	110
114	701.4	691.36	100	30	65	135	45	70	200	50	115

型號表示例

LD16B	-	1B		38T	-	CL
（1）		（2）		（3）		（4）

（1）鏈號

（2）鏈輪類型

（3）齒數：38齒

（4）鑄鐵鏈輪

容許公差

齒頂圓直徑? ? ? h11

齒寬? ? ? ? ? ? ? ? h14

徑向跳動：以軸孔和齒根為參考，將鏈輪回轉一周，
測得徑向跳動量，不應超過下列兩數值中的最大值：0.0008df+0.08或0.15。

軸向跳動：以軸孔和鏈輪齒側面為參考，將鏈輪回轉一周，
測得的鏈輪軸向跳動量，不超過下列數值：0.0009df+0.08，不大于1.14mm。
