03-1 工藝孔鏈輪

歐標單排工藝孔鏈輪，是按照DIN標準制造的鏈輪，鏈輪軸孔為工藝孔，工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。鏈輪為單排齒，配用LD03-1單排鏈條，可根據客戶需求追加工軸孔部。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

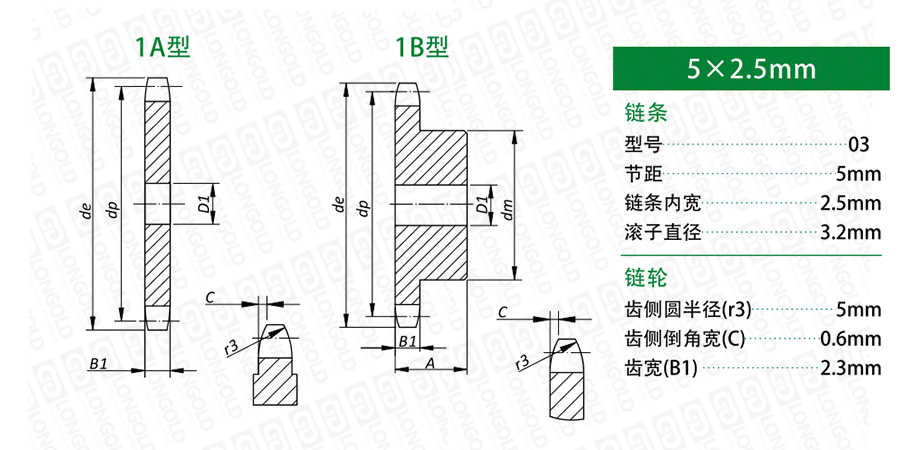

■鏈輪本體結構詳見如上圖

上圖為03-1 工藝孔鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸參數

齒數	外圓直徑	節距圓直徑	A型鏈輪型號	軸孔徑	B型鏈輪型號	軸孔徑	輪轂直徑	輪轂長度	PDF圖紙	DXF圖紙
齒數	外圓直徑	節距圓直徑		軸孔徑		軸孔徑	輪轂直徑	輪轂長度
Z	de	dp		D1		D1	dm	A
Z	mm	mm		mm		mm	mm	mm
56	91.3	89.17	LD03-1A-56T	10.00	LD03-1B-56T	8	40	18	請咨詢	請咨詢
57	92.9	90.76	LD03-1A-57T	10.00	LD03-1B-57T	8	40	18
58	94.5	92.35	LD03-1A-58T	10.00	LD03-1B-58T	8	50	20
59	96.1	93.94	LD03-1A-59T	10.00	LD03-1B-59T	8	50	20
60	97.7	95.53	LD03-1A-60T	10.00	LD03-1B-60T	8	50	20
62	100.9	98.72	LD03-1A-62T	12.00	LD03-1B-62T	8	50	20
64	104.1	101.90	LD03-1A-64T	12.00	LD03-1B-64T	8	50	20
65	105.6	103.49	LD03-1A-65T	12.00	LD03-1B-65T	8	50	20
66	107.2	105.08	LD03-1A-66T	12.00	LD03-1B-66T	8	50	20
68	110.4	108.26	LD03-1A-68T	12.00	LD03-1B-68T	8	50	20
70	113.6	111.44	LD03-1A-70T	12.00	LD03-1B-70T	8	50	20
72	116.8	114.63	LD03-1A-72T	12.00	LD03-1B-72T	8	50	20
75	121.6	119.40	LD03-1A-75T	12.00	LD03-1B-75T	8	50	20
76	123.1	120.99	LD03-1A-76T	12.00	LD03-1B-76T	8	50	20
78	126.3	124.17	LD03-1A-78T	12.00	LD03-1B-78T	8	70	30
80	129.5	127.35	LD03-1A-80T	12.00	LD03-1B-80T	8	70	30
85	137.5	135.31	LD03-1A-85T	14.00	LD03-1B-85T	8	70	30
90	145.4	143.27	LD03-1A-90T	14.00	LD03-1B-90T	8	70	30
95	153.4	151.22	LD03-1A-95T	14.00	LD03-1B-95T	8	70	30
100	161.3	159.18	LD03-1A-100T	14.00	LD03-1B-100T	8	70	30
110	177.2	175.09	LD03-1A-110T	14.00	LD03-1B-110T	8	70	30
114	183.6	181.45	LD03-1A-114T	14.00	LD03-1B-114T	8	70	30
120	193.2	191.01	LD03-1A-120T	14.00	LD03-1B-120T	8	70	30
125	201.1	198.96	LD03-1A-125T	14.00	LD03-1B-125T	8	70	30

注：*表示輪轂為焊接。

型號表示例

LD03	-	1A	-	56T	Q
（1）		（2）		（3）	（4）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
