大型倍速鏈輪

倍速鏈條用鏈輪為專用鏈輪，需要特殊定制。倍速鏈專用鏈輪除了預留孔系列，還提供適配孔系列，可選擇預先設定的軸孔，鍵槽，固定螺栓的追加工。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
使用特點
安裝要求
注意事項
表面處理方式

采用碳素鋼，有齒部硬化和無齒部硬化的規格。

適合鏈條尺寸：LDC03075VR～LDC17200VR。

倍速鏈采用小直徑滾子與大直徑滾子組合的獨特結構，實現輸送物體倍速的高速輸送。

易于實現積放輸送，可用做裝配生產線或作為物料的儲存輸送。

輸送能力大，可承載較大的載荷。

輸送速度準確穩定，能保證精確的同步輸送。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑鏈條、鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

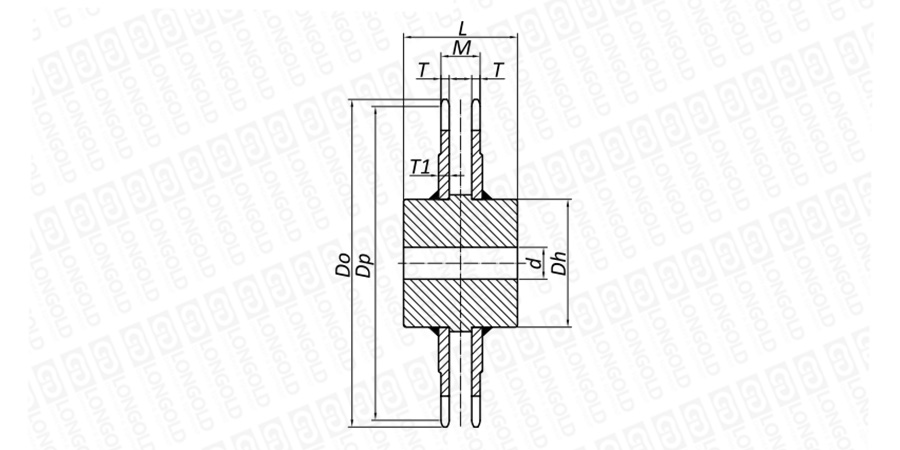

■鏈輪本體結構詳見如上圖

上圖為大型倍速鏈鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■S型滾子尺寸

鏈輪型號	齒數	外徑	節距圓直徑	工藝孔徑	軸孔范圍	輪轂直徑	輪轂長度	齒寬	M	參考重量	PDF圖紙	DXF圖紙
		Do	Dp	d	軸孔范圍	Dh	L	T	M	參考重量
		mm	mm	mm	mm	mm	mm	mm	mm	kg
LD03075VR-6T	6	158	150.0	20	25-40	65	55	5(6)	26.0	3.0	請咨詢	請咨詢
LD03075VR-8T	8	209	196.0	20	25-45	70	60	5(6)	26.0	4.5
LD03100VR-6T	6	206	200.0	20	25-45	70	60	5(6)	26.0	4.5
LD03100VR-8T	8	272	261.3	20	25-50	80	70	5(6)	26.0	7.5
LD05100VR-6T	6	205	200.0	25	30-60	95	80	8(9)	35.5	7.5
LD05100VR-8T	8	273	261.3	25	30-70	105	90	8(9)	35.5	13.0
LD05125VR-6T	6	256	250.0	25	30-70	105	90	8(9)	35.5	11.0
LD05125VR-8T	8	338	326.6	25	30-70	105	90	8(9)	35.5	17.0
LD05150VR-6T	6	304	300.0	25	30-70	105	90	8(9)	35.5	15.0
LD05150VR-8T	8	402	392.0	30	35-75	115	100	8(9)	35.5	24.0
LD10125VR-6T	6	262	250.0	30	35-75	115	100	11(12)	48.0	15.0
LD10125VR-8T	8	343	326.6	30	35-80	125	105	11(12)	48.0	24.0
LD10150VR-6T	6	309	300.0	30	35-80	125	105	11(12)	48.0	20.0
LD10150VR-8T	8	408	392.0	35	40-85	135	115	11(12)	48.0	32.0
LD6205VR-6T	6	330	304.8	35	40-95	145	125	14(16)	56.0	29.0
LD6205VR-8T	8	432	398.2	35	40-100	145	125	14(16)	56.0	42.0
LD12200VR-6T	6	434	400.0	35	40-100	145	125	14(16)	56.0	43.0
LD12200VR-8T	8	557	522.6	40	45-110	155	135	14(16)	56.0	67.0
LD17200VR-6T	6	439	400.0	40	45-110	155	135	15(16)	62.0	47.0
LD17200VR-8T	8	562	522.6	45	50-120	175	150	15(16)	62.0	76.0

注：1.也可制作10齒以上的倍速鏈輪，如有需要，具體請咨詢隆德技術人員。

2.倍速鏈輪均未作齒部硬化處理。

3.若鏈輪重量超過30公斤，有時會在齒部留下一個齒孔。

型號表示例

LD03075	VR	-	8T
（1）	（2）		（3）

（1）鏈號

（2）倍速鏈

（3）齒數：8T

鍵槽和攻絲尺寸

1.鍵槽公差： JIS鍵：JISB1301-1996 行鍵普通：Js9 舊JIS：JISB1301-1959 兩個平行鍵。 2.鍵槽相位：齒頂中心和鍵中心的相位匹配。 3.止動螺釘?shù)墓ソz孔：請參見鍵槽上的軸向A尺寸。	JIS 普通形鍵槽鍵槽寬度公差 Js9				舊JIS兩種平行鍵鍵槽寬度公差 E9
	適用軸孔徑	鍵槽寬度	鍵槽深度	絲錐尺寸	適用軸孔徑	鍵槽寬度	鍵槽深度	絲錐尺寸
		KW	KH	MX		KW	KH	MX
		mm	mm	MX		mm	mm	MX
	22 ≤ d＜30	8	3.3	M6	22 ≤ d＜30	7	3	M6
	30 ≤ d＜38	10	3.3	M8	30 ≤ d＜40	10	3.5	M8
	38 ≤ d＜44	12	3.3		40 ≤ d＜50	12	3.5
	44 ≤ d＜50	14	3.8		50 ≤ d＜60	15	5
	50 ≤ d＜58	16	4.3	M10	60 ≤ d＜70	18	6	M10
	58 ≤ d＜65	18	4.4	M10	70 ≤ d＜80	20	6	M12
	65 ≤ d＜75	20	4.9	M12	80 ≤ d＜95	24	8	M12
	75 ≤ d＜85	22	5.4	M12	95 ≤ d＜110	28	9	M16
	85 ≤ d＜95	25	5.4	M16	110 ≤ d＜125	32	10	M20
	95 ≤ d＜110	28	6.4	M16	125 ≤ d＜140	35	11
	110 ≤ d＜130	32	7.4	M20	140 ≤ d＜160	38	12
	130 ≤ d＜150	36	8.4		160 ≤ d＜180	42	13
	150 ≤ d＜170	40	9.4		180 ≤ d＜200	45	14	M24
	170 ≤ d＜220	45	10.4	M24	200 ≤ d＜224	50	15.5
	200 ≤ d＜230	50	11.4	M24	224 ≤ d＜250	56	17.5
