不銹鋼具有一定的強度和硬度，能夠承受一定的負載和扭矩。在鏈傳動系統中，可以保證鏈輪在傳遞動力過程中的穩定性，減少變形和磨損的可能性。
不銹鋼鏈輪可以有效防止生銹和腐蝕，保證生產設備的正常運行。在化工行業，面對各種酸、堿、鹽等強腐蝕性物質的環境，不銹鋼鏈輪也能長期穩定工作。
鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。
有界限標記的規格：在鏈輪的受力點兩側嵌入一個極限標記，深度約為3-5mm。若鏈輪的齒部達到磨損極限，則會在齒面上出現邊界線，從而更容易確定出錐輪的壽命。
齒形規：齒形規是將薄板鋼板按照設計齒形加工而成的。通過配合使用齒形規中的鏈輪齒，可以很容易地確認磨損量。磨損量達到3~6mm時是更換鏈輪的基準。
正確選用鏈輪型號。
檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。
從動鏈輪應有張緊裝置。
鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。
常用的不銹鋼材質有SUS304材質，具有良好的耐腐蝕性以及耐高溫、耐低溫性能。
SUS316材質在耐腐蝕性方面更為出色，尤其適用于海洋環境等腐蝕性更強的場合。
如無加裝特殊材質零件，不銹鋼鏈輪的使用溫度范圍在-20°C~400°C。
點擊圖片放大

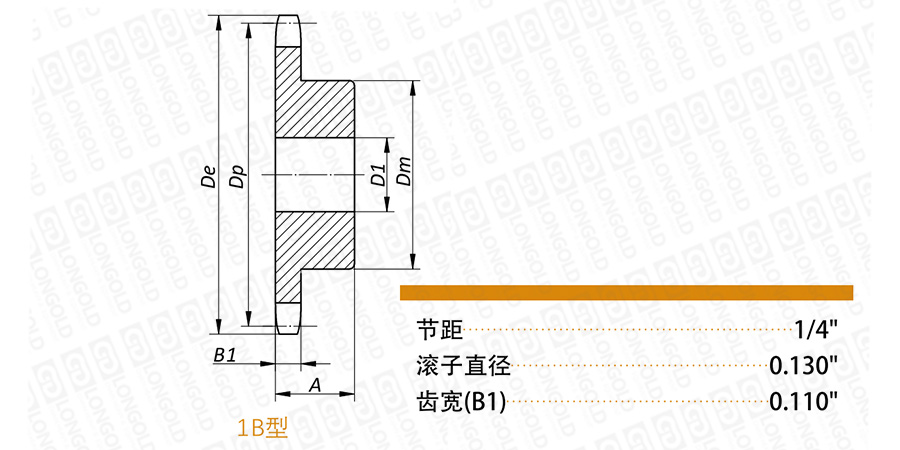

■鏈輪本體結構詳見如上圖
上圖為25-1不銹鋼鏈輪的結構圖。
可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。
■鏈輪尺寸表
齒數
鏈輪型號
外圓直徑
節距圓直徑
軸孔徑D1
輪轂
參考重量
PDF圖紙
DXF圖紙
De
Dp
Min
Max
直徑Dm
長度A
inch
inch
inch
inch
inch
inch
Lbs
9
LD25-1B9T-SS
0.837
0.731
1/4
1/4
7/16
1/2
0.03
10
LD25-1B10T-SS
0.919
0.809
1/4
1/4
1/2
1/2
0.03
11
LD25-1B11T-SS
1.002
0.887
1/4
5/16
9/16
1/2
0.03
12
LD25-1B12T-SS
1.083
0.966
1/4
3/8
5/8
1/2
0.06
13
LD25-1B13T-SS
1.167
1.045
1/4
7/16
23/32
1/2
0.07
14
LD25-1B14T-SS
1.246
1.123
1/4
9/16
13/16
1/2
0.08
15
LD25-1B15T-SS
1.326
1.202
1/4
9/16
57/64
1/2
0.10
16
LD25-1B16T-SS
1.407
1.281
1/4
9/16
31/32
1/2
0.12
17
LD25-1B17T-SS
1.487
1.361
1/4
5/8
1 1/32
1/2
0.14
18
LD25-1B18T-SS
1.568
1.440
1/4
3/4
1 1/8
1/2
0.16
19
LD25-1B19T-SS
1.648
1.519
1/4
13/16
1 7/32
1/2
0.19
20
LD25-1B20T-SS
1.729
1.598
1/4
7/8
1 9/32
5/8
0.25
21
LD25-1B21T-SS
1.809
1.677
1/4
7/8
1 3/8
5/8
0.28
22
LD25-1B22T-SS
1.889
1.757
1/4
15/16
1 7/16
5/8
0.31
23
LD25-1B23T-SS
1.969
1.836
1/4
1
1 1/2
5/8
0.32
24
LD25-1B24T-SS
2.049
1.915
3/8
1
1 1/2
5/8
0.33
25
LD25-1B25T-SS
2.129
1.995
3/8
1
1 1/2
5/8
0.34
26
LD25-1B26T-SS
2.209
2.074
3/8
1
1 1/2
5/8
0.35
28
LD25-1B28T-SS
2.369
2.233
3/8
1
1 1/2
5/8
0.36
30
LD25-1B30T-SS
2.529
2.392
3/8
1
1 1/2
5/8
0.38
36
LD25-1B36T-SS
3.008
2.868
3/8
1
1 1/2
3/4
0.50
40
LD25-1B40T-SS
3.327
3.186
1/2
1 3/8
2
3/4
0.53
45
LD25-1B45T-SS
3.725
3.584
1/2
1 3/8
2
3/4
0.56
60
LD25-1B60T-SS
4.920
4.777
1/2
1 3/8
2
3/4
1.10
注：最大軸孔徑能容納標準鍵槽和鍵槽上的定位螺釘。小一點的軸孔孔可能沒有鍵槽、淺鍵槽，以及鍵槽上固定角度的定位螺釘。
上表展示為不銹鋼工藝孔鏈輪，若加工為不銹鋼成品孔鏈輪(帶鍵槽和螺紋孔)將提供不銹鋼定位螺釘。
|
LD25 |
- |
1B | 12T |
- |
SS |
|
（1） |
|
（2） |
（3） |
|
（4） |
（1）鏈號
（2）鏈輪類型
（3）鏈輪齒數:11齒
（4）不銹鋼規格
|
類型 |
1A型 |
1B 型 |
1C 型 |
2A型 |
2B型 |
2C型 |
3A型 |
3B型 |
3C型 |
SD型 |
|
說明 |
單排 |
單排 |
單排 |
雙排 |
雙排 |
雙排 |
三排 |
三排 |
三排 |
雙排 |
|
圖示 |
|
|
|
|
|
|
|
|
|
|
