14M-170 QTL同步帶輪

QTL同步帶輪的輪緣上分布著精確的齒形，齒形的設計經過嚴格的計算和優化，能與同步帶完美嚙合，實現高效的動力傳輸，從而確保傳動的準確性和平穩性。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
傳動特點
潤滑方式
行業應用
注意事項

結構相對簡單，安裝和拆卸過程比較方便。

由于其與同步帶的配合精度高，在安裝過程中不需要進行過多的調整和校準，能夠節省安裝時間和提高安裝效率。

同步帶輪?般由碳鋼(C45)、鋁合金(2A12)、鑄鐵(GG25)、灰鐵(HT250)等材料制造。

擋圈材質?般為A3鋼(35鋼)，具體材質可根據客戶需求選用，如有需求，請聯系隆德技術人員。

齒形結構合理，能夠承受較大的負載和扭矩。

與同步帶的圓弧齒配合良好，在傳動過程中運行平穩，減少了因傳動不平穩導致的振動和沖擊。

圓弧齒的形狀設計使得帶輪與同步帶之間的嚙合更加緊密且準確，能夠確保傳動比的精確性，實現精準的定比傳動。

同步帶輪的潤滑方式取決于同步帶輪的型號和材質，塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

HTP圓弧齒同步帶輪具有廣泛的應用領域。

在各類自動化生產線上，HTP圓弧齒同步帶輪被用于傳輸和定位各種工件。

在食品行業中，HTP圓弧齒同步帶輪具有衛生、耐腐蝕的特點，適用于各種食品加工環境。

在電子設備制造過程中，HTP圓弧齒同步帶輪可以用于輸送電路板、電子元件等，從而實現高效、準確的生產操作。

軸孔規格為圓孔+螺紋孔、圓孔+鍵槽孔時，本司提供附屬品固定螺絲，同包裝出貨（可能掉落在包裝袋中）。

軸孔規格為圓孔、臺階孔、兩端臺階孔、雙臺階孔時，無螺紋孔。

軸孔內有時可能不進行表面處理。

技術參數

點擊圖片放大

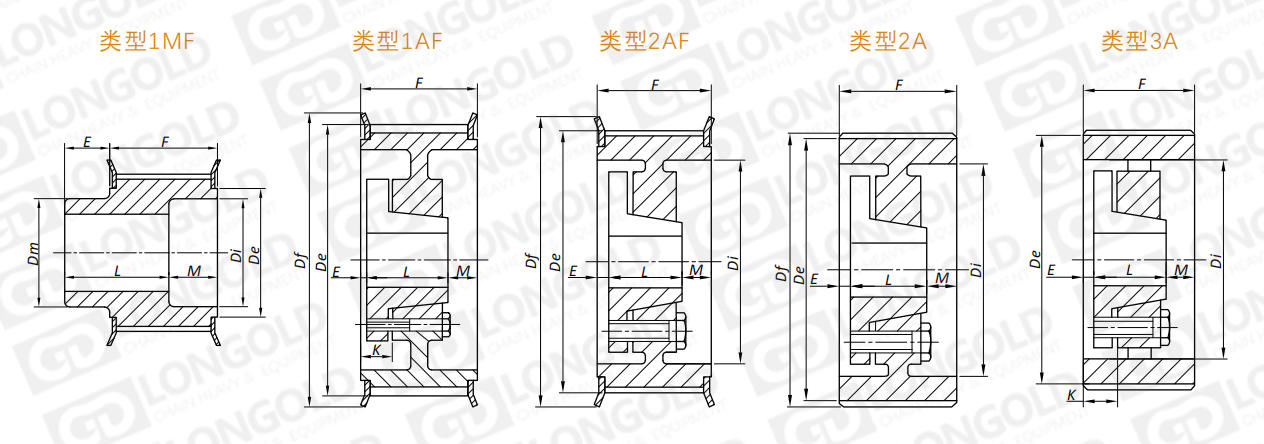

■同步帶輪尺寸表格

同步帶輪型號

類型

錐套
型號

齒數

外圓

直徑

節距圓

直徑

擋圈

直徑

輪轂

直徑

參考

重量

inch

lbs

14M170-36T-F

1MF

6.316

6.208

6 13/16

4 7/8

4 11/16

1 1/4

2 5/8

7 3/8

14M170-38T-F

1MF

6.667

6.559

7 3/16

5 11/64

4 15/16

1 1/4

2 5/8

7 3/8

55.7

14M170-40T-F

1MF

7.018

6.909

7 1/2

5 9/16

5 1/16

1 1/4

2 5/8

7 3/8

63.7

14M170-44T-F

1MF

7.720

7.610

8 7/32

6 41/64

6 1/8

1 1/4

2 5/8

7 3/8

75.7

14M170-48T-F

1MF

8.421

8.311

8 15/16

6 15/16

6 1/2

1 1/4

2 5/8

7 3/8

14M170-E44T-F

1AF

7.720

7.610

8 7/32

6 1/8

2 3/4

2 5/8

7 3/8

2 7/8

14M170-E48T-F

1AF

8.421

8.311

8 15/16

6 1/2

2 3/4

2 5/8

7 3/8

2 7/16

14M170-F52T-F

1AF

9.123

9.013

9 11/16

7 3/16

1 7/16

2 5/16

3 5/8

7 3/8

2 7/16

14M170-F56T-F

1AF

9.825

9.715

10 3/8

7 7/8

1 7/16

2 5/16

3 5/8

7 3/8

2 1/8

14M170-J60T-F

1AF

10.527

10.417

11 1/16

8 1/2

15/16

1 15/16

4 1/2

7 3/8

2 1/8

14M170-J64T-F

1AF

11.229

11.119

11 3/4

9 1/4

15/16

1 15/16

4 1/2

7 3/8

2 1/8

14M170-J68T-F

1AF

11.930

11.820

12 1/2

15/16

1 15/16

4 1/2

7 3/8

2 1/8

14M170-J72T-F

1AF

12.632

12.522

13 3/16

10 11/16

15/16

1 15/16

4 1/2

7 3/8

2 1/8

115

14M170-J80T-F

2AF

14.036

13.926

14 5/8

7 3/4

12 1/8

15/16

1 15/16

4 1/2

7 3/8

2 1/8

117

14M170-J90T

15.790

15.680

7 3/4

15/16

1 15/16

4 1/2

7 3/8

2 1/8

126

14M170-M112T

112

19.650

19.540

9 1/2

17 7/8

5/8

6 3/4

7 3/8

1 7/16

175

14M170-M144T

144

25.264

25.154

9 1/2

23 3/8

5/8

6 3/4

7 3/8

1 7/16

240

14M170-M168T

168

29.475

29.365

9 1/2

27 9/16

5/28

6 3/4

7 3/8

1 7/16

278

14M170-M192T

192

33.686

33.576

9 1/2

31 13/16

5/8

6 3/4

7 3/8

1 7/16

322

14M170-M216T

216

37.896

37.786

9 1/2

35 3/4

5/8

6 3/4

7 3/8

1 7/16

型號表示例

14M	170	-	E	44T	-	F	-	QTL
(1)	(2)		(3)	(4)		(5)		(6)

（1）同步帶輪系列

（2）同步帶寬度

（3）錐套型號

（4）齒數

（5）帶擋圈

（6）帶QTL型QD孔

使用案例·訂購方法

同步帶輪的適使用案例

設備：工件反轉轉移機構

?的：通過同步帶輪和同步帶的傳動動力，將傳送帶上的工件旋轉90°并轉移到下一道工序。此時，夾緊機構進行180°自轉，轉移時不相對于輸送方向同時改變工件方向。

同步帶輪用途：通過同步帶輪和同步帶的傳動，轉移工件的同時，還能改變工件放置方向。

訂購?fù)綆л啎r的注意事項

必須確認同步帶輪的材質，以及同步帶輪的外圓直徑、同步圓直徑和齒數等參數。

請把同步帶輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
