14M-40 SB同步帶輪

圓弧齒的形狀設計可以使帶輪與同步帶之間的嚙合更加緊密且準確，能夠確保傳動比的精確性，實現精準的定比傳動。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
傳動特點
潤滑方式
行業應用
注意事項

結構相對簡單，安裝和拆卸過程比較方便。

由于其與同步帶的配合精度高，在安裝過程中不需要進行過多的調整和校準，能夠節省安裝時間和提高安裝效率。

同步帶輪?般由碳鋼(C45)、鋁合金(2A12)、鑄鐵(GG25)、灰鐵(HT250)等材料制造。

擋圈材質?般為A3鋼(35鋼)，具體材質可根據客戶需求選用，如有需求，請聯系隆德技術人員。

齒形結構合理，能夠承受較大的負載和扭矩。

與同步帶的圓弧齒配合良好，在傳動過程中運行平穩，減少了因傳動不平穩導致的振動和沖擊。

圓弧齒的形狀設計使得帶輪與同步帶之間的嚙合更加緊密且準確，能夠確保傳動比的精確性，實現精準的定比傳動。

同步帶輪的潤滑方式取決于同步帶輪的型號和材質，塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

HTP圓弧齒同步帶輪具有廣泛的應用領域。

在各類自動化生產線上，HTP圓弧齒同步帶輪被用于傳輸和定位各種工件。

在食品行業中，HTP圓弧齒同步帶輪具有衛生、耐腐蝕的特點，適用于各種食品加工環境。

在電子設備制造過程中，HTP圓弧齒同步帶輪可以用于輸送電路板、電子元件等，從而實現高效、準確的生產操作。

軸孔規格為圓孔+螺紋孔、圓孔+鍵槽孔時，本司提供附屬品固定螺絲，同包裝出貨（可能掉落在包裝袋中）。

軸孔規格為圓孔、臺階孔、兩端臺階孔、雙臺階孔時，無螺紋孔。

軸孔內有時可能不進行表面處理。

技術參數

點擊圖片放大

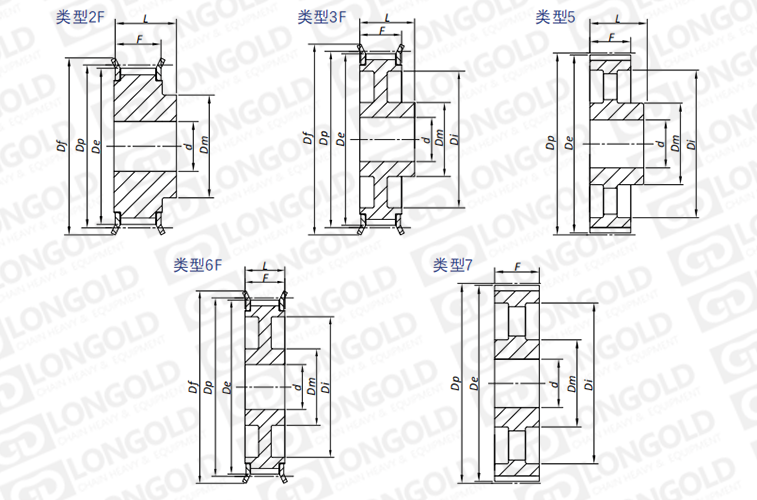

■同步帶輪尺寸表格

同步帶輪型號	類型	齒數	外圓直徑	節距圓直徑	擋圈直徑	輪轂直徑	Di	齒寬	總寬	孔徑
		齒數	Dp	De	Df	Dm	Di	F	L	d
		Z	inch	inch	inch	inch	inch	inch	inch	inch
14M4028T-F	2F	28	4.912	4.808	5 5/16	4	-	2 1/8	2 3/4	1
14M4029T-F	2F	29	5.088	4.983	5 7/8	4	-	2 1/8	2 3/4	1
14M4030T-F	2F	30	5.263	5.157	5 7/8	4	-	2 1/8	2 3/4	1
14M4032T-F	2F	32	5.614	5.507	6 5/8	4	-	2 1/8	2 3/4	1
14M4034T-F	2F	34	5.965	5.858	6 5/8	4	-	2 1/8	2 3/4	1
14M4036T-F	2F	36	6.316	6.208	6 7/8	4	-	2 1/8	2 3/4	1
14M4038T-F	2F	38	6.667	6.559	7 9/16	4 3/4	-	2 1/8	2 3/4	1
14M4040T-F	2F	40	7.018	6.909	7 7/8	4 3/4	-	2 1/8	2 3/4	1
14M4044T-F	2F	44	7.72	7.61	8 5/16	4 3/4	-	2 1/8	2 3/4	1
14M4048T-F	3F	48	8.421	8.311	8 7/8	5 5/16	6 3/4	2 1/8	2 3/4	1
14M4056T-F	3F	56	9.825	9.715	10 7/16	5 5/16	8 1/8	2 1/8	2 3/4	1 1/8
14M4064T-F	3F	64	11.229	11.119	11 5/8	5 5/16	9 9/16	2 1/8	2 3/4	1 1/8
14M4072T	5	72	12.632	12.522	-	5 5/16	10 15/16	2 1/8	2 3/4	1 1/8
14M4080T	5	80	14.036	13.926	-	5 5/16	12 5/16	2 1/8	2 3/4	1 1/8
14M4090T	5	90	15.79	15.68	-	5 5/16	14 1/16	2 1/8	2 3/4	1 1/8
14M40112T	5	112	19.65	19.54	-	5 5/16	17 15/16	2 1/8	2 3/4	1 1/8
14M40144T	5	144	25.264	25.154	-	5 5/16	23 5/8	2 1/8	2 3/4	1 1/8
14M40168T	5	168	29.475	29.365	-	5 5/16	27 3/4	2 1/8	2 3/4	1 1/8
14M40192T	5	192	33.686	33.576	-	5 5/8	32	2 1/8	2 3/4	1 1/8
14M40216T	5	216	37.896	37.786	-	5 15/16	36 3/16	2 1/8	2 3/4	1 1/8

型號表示例

14M	40	22T	-	F	-	SB
（1）	（2）	（3）		（4）		（5）

（1）同步帶輪系列

（2）同步帶寬度

（3）齒數

（4）帶擋圈

（5）帶成品孔

使用案例·訂購方法

同步帶輪的適使用案例

設備：?件反轉轉移機構

?的：通過同步帶輪和同步帶的傳動動?，將傳送帶上的?件旋轉90°并轉移到下?道?序。此時，夾緊機構進?180°?轉，轉移時不相對于輸送?向同時改變?件?向。

同步帶輪?途：通過同步帶輪和同步帶的傳動，轉移?件的同時，還能改變?件放置?向。

訂購?fù)綆л啎r(shí)的注意事項

必須確認同步帶輪的材質，以及同步帶輪的外圓直徑、同步圓直徑和齒數等參數。

請把同步帶輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
