鏈條式滾銷齒輪用鏈輪

鏈條式滾銷齒輪通過鏈條來實現動力的傳遞。滾子鏈環繞在銷齒輪的外周側，通過鏈條的直線運動來驅動銷齒輪旋轉，或者通過銷齒輪的旋轉來驅動鏈條的直線運動。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
輸送特點
潤滑
應用

銷齒齒輪與鏈條通過嚙合傳動，在傳動過程中基本不會出現打滑現象，因此具備精確的傳動比。

有標準系列和S系列，標準系列材質為優質剛材，S系列材質為不銹鋼。

通常由輪齒、輪轂和輪輻組成。

輸送能力大，可承載較大的載荷。

輸送速度準確穩定，能保證精確的同步輸送。

在運行前，請?jiān)阪湕l外周?chē)嫱磕O壓系潤滑油，同時在銷輪或銷齒條滾子內面涂抹潤滑脂，以確保傳動的平穩進行。

如果無法確定應該使用哪種方式進行潤滑，可咨詢隆德技術人員。

鏈條式滾銷齒輪用鏈輪廣泛應用于各種機械傳動系統中。

在工業自動化生產線中，常用于輸送設備和提升設備的傳動。

在交通運輸設備中，常用于自行車、摩托車、汽車的變速器和傳動系統。

技術參數

點擊圖片放大

■產品尺寸表

鏈條型號	LD40		LD50		LD60		LD80		LD100		LD120		LD140		LD160
齒寬	7.3mm		8.9mm		11.9mm		15mm		18mm		24mm		24mm		30mm
齒數	節距圓直徑	外圓直徑	節距圓直徑	外圓直徑	節距圓直徑	外圓直徑	節距圓直徑	外圓直徑	節距圓直徑	外圓直徑	節距圓直徑	外圓直徑	節距圓直徑	外圓直徑	節距圓直徑	外圓直徑
齒數	節距圓直徑	外圓直徑	節距圓直徑	外圓直徑	節距圓直徑	外圓直徑	節距圓直徑	外圓直徑	節距圓直徑	外圓直徑	節距圓直徑	外圓直徑	節距圓直徑	外圓直徑	節距圓直徑	外圓直徑
Z	Dp	Do	Dp	Do	Dp	Do	Dp	Do	Dp	Do	Dp	Do	Dp	Do	Dp	Do
Z	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
15	62.29	70.9	77.77	88.1	93.32	106.3	124.17	141.8	155.09	177.90	186.11	212.8	216.94	247.7	247.94	282.2
16	66.33	75.1	82.82	93.3	99.38	112.6	132.26	150.1	165.19	188.10	198.23	224.9	231.09	261.6	264.11	298.4
17	70.37	79.3	87.87	98.6	10.55	119.0	140.34	158.6	175.30	198.20	210.36	237.0	245.24	275.7	280.28	314.6
18	74.42	83.5	92.93	103.9	111.51	125.3	148.43	167.1	185.41	208.30	222.49	249.2	259.39	289.9	296.45	330.7
19	78.46	87.8	97.98	109.1	117.57	131.5	156.51	175.4	195.51	218.40	234.62	261.3	273.54	304.0	312.62	346.9
20	82.50	92.0	103.03	114.3	123.64	137.9	164.60	183.7	205.62	228.50	246.74	273.4	287.69	318.2	328.79	363.1
21	86.54	96.0	108.09	119.6	129.70	144.0	172.68	191.7	215.73	238.60	258.87	285.5	301.84	332.3	344.96	379.3
22	90.56	100.1	113.14	124.9	135.77	150.1	180.77	199.8	225.83	248.70	271.00	297.7	315.99	346.5	361.13	395.4
23	94.63	104.1	118.19	130.2	141.83	156.1	188.85	207.9	235.94	258.80	283.13	309.8	330.14	360.6	377.30	411.6
24	98.67	108.2	123.24	135.4	147.89	162.2	196.94	216.0	246.04	268.90	295.25	321.9	344.28	374.8	393.47	427.8
25	102.71	112.2	128.30	140.5	153.96	168.2	205.02	224.1	256.15	279.00	307.38	334.1	358.43	388.9	409.64	443.9

型號表示例

	LD80	-	1B	-18T		G
	（1）		（2）	（3）		（4）

（1）鏈條型號

（2）鏈輪形式

（3）齒數

（4）鏈條式滾銷齒輪

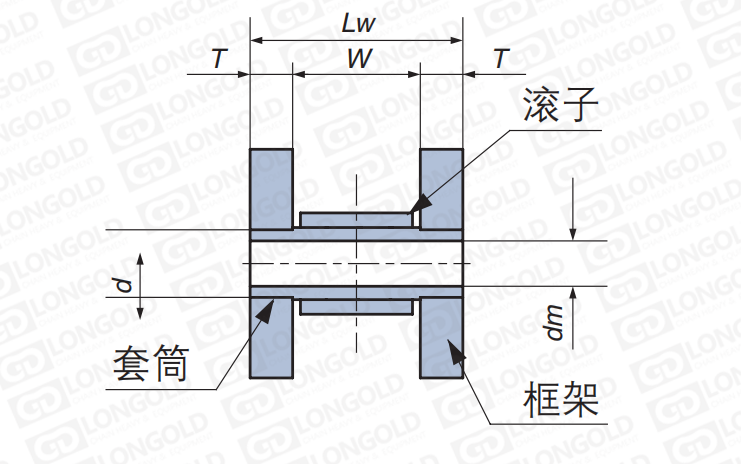

鏈輪結構

滾銷齒輪鏈條與滾銷齒輪搭配使用，滾銷齒輪的驅動安裝方式有以下三種：

直線驅動方式	外接驅動方式	內接驅動方式
