SK系列脹套

SK型脹緊套是SD型脹緊套的擴展型。適合安裝?輪轂與軸的聯結，可傳遞較?的轉矩。在?些機械傳動中，如果軸的直徑和精度相同，可代替聯軸器的使?。

應用領域

汽車生產

機械工程

產品手冊索取

產品特點

工藝特點
適用范圍
結構形式
組裝例
選型要素

兩個帶內錐?的壓緊環在壓緊螺釘?shù)淖?下，擠壓帶有外錐面的內環，使其收縮壓緊輪轂和軸，產?的徑向壓?和摩擦?將輪轂和軸聯結在?起。

SK型脹緊套由環和兩個錐度套以及相應的壓緊螺釘組成，結構簡單、安裝拆卸容易、使??便。

適用軸徑：Φ15-Φ110(mm)

額定傳動扭矩：0.126-7.2kN·m

適?軸公差：h8

適?輪轂公差：H8

執行標準：JB/T 7934

對應國際型號：Z19A

安全載荷、輪轂、設計保證系數、使?環境、軸的軸向載荷、傳遞轉矩、所需軸直徑。

技術參數

點擊圖片放大

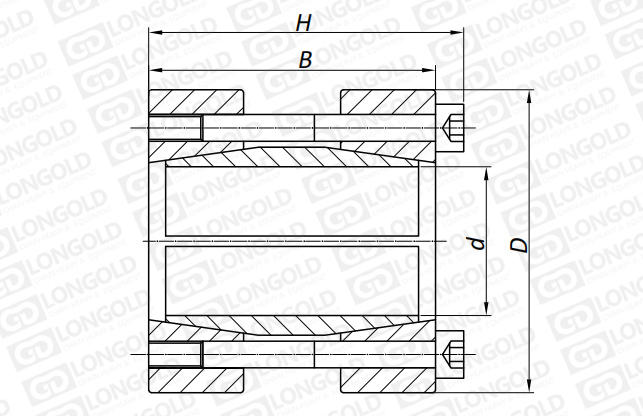

■產品結構詳見如上圖

上圖為SD型脹緊套的結構圖。

可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。

■尺寸表

脹緊套型號	基本尺寸		內六角螺釘	額定負荷		對軸壓力	螺母擰緊力矩	參考重量
脹緊套型號	B	H		軸向力	轉矩	對軸壓力	螺母擰緊力矩
Φd×ΦD	B	H		Ft	Mt	Ps	Ma
mm	mm	mm	規格×個數	kN	kN·m	Mpa	N·m	kg
PL15x45SK	50	56	M6x4	16.8	0.126	127	17	0.40
PL16x45SK	50	56	M6x4	16.8	0.134	119	17	0.40
PL17x45SK	50	56	M6x4	16.8	0.142	112	17	0.40
PL18x50SK	50	56	M6x4	16.8	0.151	105	17	0.50
PL19x50SK	50	56	M6x4	16.8	0.159	100	17	0.50
PL20x50SK	50	56	M6x4	16.8	0.168	95	17	0.50
PL22x55SK	60	66	M6x4	25.2	0.277	103	17	0.70
PL24x55SK	60	66	M6x4	25.2	0.302	95	17	0.73
PL25x55SK	60	66	M6x6	25.2	0.315	91	17	0.77
PL28x60SK	60	66	M6x6	25.2	0.327	87	17	0.91
PL30x60SK	60	66	M6x6	25.2	0.352	81	17	0.81
PL32x65SK	60	66	M6x6	31.2	0.378	76	17	0.80
PL35x75SK	75	83	M8x4	31.2	0.499	80	42	1.30
PL38x75SK	75	83	M8x4	31.2	0.546	73	42	1.20
PL40x75SK	75	83	M8x4	31.2	0.592	67	42	1.40
PL42x78SK	75	83	M8x4	31.2	0.624	64	42	1.33
PL45x85SK	85	93	M8x6	46.8	0.982	74	42	2.30
PL48x90SK	85	93	M8x6	46.8	1.053	69	42	2.30
PL50x90SK	85	93	M8x6	46.8	1.123	65	42	2.50
PL55x95SK	85	93	M8x8	62.4	1.170	62	42	2.40
PL60x100SK	85	93	M8x8	62.4	1.710	58	42	3.00
PL65x105SK	85	93	M8x8	62.4	1.870	53	42	3.30
PL70x115SK	100	110	M10x6	62.4	2.020	49	84	4.10
PL75x120SK	100	110	M10x6	91.0	2.120	47	84	3.80
PL80x125SK	100	110	M10x8	98.4	3.440	66	84	5.20
PL85x130SK	100	110	M10x8	123.0	3.690	62	84	5.50
PL90x135SK	100	110	M10x8	123.0	4.920	73	84	7.00
PL95x140SK	120	132	M10x8	123.0	5.220	68	84	7.50
PL100x150SK	120	132	M12x8	144.0	5.530	65	145	7.80
PL105x155SK	120	132	M12x8	144.0	5.840	57	145	7.90
PL110x160SK	120	132	M12x8	180.0	7.200	65	145	10.40

型號表示例

PL	15	×	45	SK
（1）	（2）		（3）	（4）

（1）動力鎖（脹緊套）

（2）軸徑

（3）外徑

（4）SK型脹緊套

安裝與拆卸

安裝脹緊聯結套

1.安裝前要擦拭脹緊聯軸套、輪轂和軸的表?，然后將脹緊套與輪轂和軸組裝在?起，并將脹緊套調整到相應安裝位置。

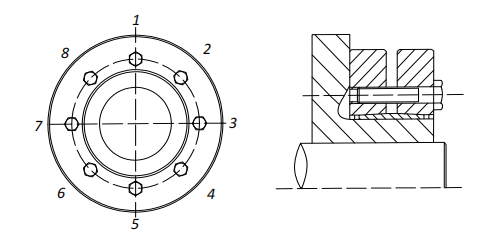

2.將壓緊螺釘擰?相應的螺紋孔內，按圖所示多次逐步擰緊，直到達到螺J規定的擰緊?矩。

3.拆卸時，只要松開個壓緊螺釘，即可拆下脹緊套。
