L050BTL同步帶輪

BTL錐孔同步帶輪是一種具有錐形軸孔的同步帶輪，這種設計可以方便地安裝在錐形軸上，實現快速定位和固定。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
傳動特點
潤滑方式
行業應用
安裝拆卸

帶輪的輪緣上分布著精確的齒形，這些齒與同步帶完美嚙合，實現高效的動力傳輸。齒形的設計經過嚴格的計算和優化，以確保傳動的準確性和平穩性。

輪轂部分采用錐孔設計，這種獨特的結構使得安裝和拆卸變得極為便捷。錐孔與軸的配合緊密，能夠有效傳遞扭矩，同時保證了安裝的精度和穩定性。

XLH表示同步帶輪的齒型為梯型齒，這種形狀使得同步帶在運轉過程中帶齒能夠與帶輪的齒槽緊密嚙合，從而實現精確的傳動，保證傳動比的準確性；內孔有SB成品孔、TB錐形孔等形式。

同步帶與帶輪的嚙合過程相對平穩，產生的噪音較低。

帶輪的齒面和同步帶經過特殊處理，具有出色的耐磨性，能夠在長時間的使用中保持良好的傳動性能。延長了產品的使用壽命，減少了更換和維護的頻率。

憑借同步帶與帶輪齒的緊密嚙合，BTL 錐孔同步帶輪能夠?qū)崿F(xiàn)精確的傳動比，確保設備的運行精度。無論是高速運轉還是低速重載，都能保持穩定的傳動性能。

同步帶輪的潤滑方式取決于同步帶輪的型號和材質，塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

BTL錐孔同步帶輪廣泛應用于各種機械設備中，如機床、印刷機械、包裝機械、紡織機械、食品機械等。

在各種自動化生產線中，同步帶輪作為關鍵的傳動部件，負責傳遞動力，實現設備的精確控制和高效運行。

機床的主軸傳動、進給傳動等系統中，BTL 錐孔同步帶輪能夠提供精確的轉速和扭矩控制，保證加工精度和效率。

安裝：將緊固螺栓插?螺紋孔并擰緊，然后同步帶輪通過錐套的錐?緊固在軸上。

拆卸：將緊固螺栓全部取出。將其插?光孔并擰緊。襯套很容易從同步帶輪上拆卸下來。

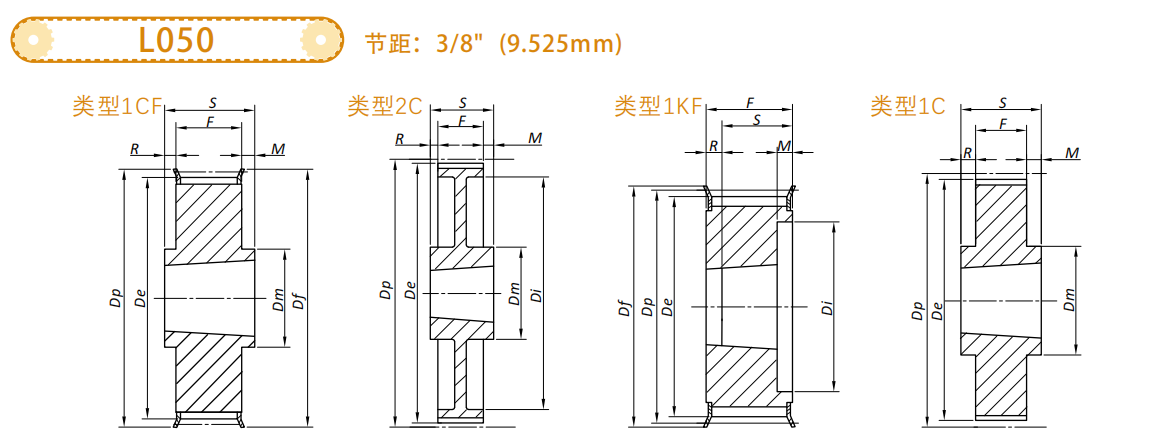

技術參數

點擊圖片放大

■同步帶輪尺寸表格

同步帶輪型號	類型	齒數	襯套型號	外圓直徑	節距圓直徑	擋圈直徑	輪轂直徑	Di	齒寬	總寬	R	M	約重
				Dp	De	Df	Dm	Di	F	S	R	M	wt
				inch	inch	inch	inch	inch	inch	inch	inch	inch	Lbs
L05018T-F	1CF	18	1008	2.149	2.119	2 25/64	1 5/8	-	3/4	7/8	1/8	-	0.5
L05020T-F	1CF	20	1008	2.387	2.357	2 5/8	1 13/16	-	3/4	7/8	1/8	-	0.7
L05022T-F	1CF	22	1008	2.626	2.596	2 7/8	2	-	3/4	7/8	1/8	-	0.9
L05024T-F	1CF	24	1210	2.865	2.835	3 7/64	2 1/4	-	3/4	1	1/4	-	1.0
L05026T-F	1CF	26	1210	3.104	3.074	3 11/32	2 1/2	-	3/4	1	1/4	-	1.2
L05028T-F	1CF	28	1610	3.342	3.312	3 37/64	2 3/4	-	3/4	1	1/4	-	1.4
L05030T-F	1CF	30	1610	3.581	3.551	3 53/64	2 7/8	-	3/4	1	1/4	-	1.5
L05032T-F	1CF	32	1610	3.82	3.79	4 1/16	3 1/16	-	3/4	1	1/4	-	1.9
L05040T-F	1CF	40	2012	4.775	4.745	5 1/64	3 11/16	-	3/4	1 1/4	1/2	-	2.4
L05048T-F	1CF	48	2012	5.73	5.7	6 1/64	3 11/16	-	3/4	1 1/4	1/2	-	3.2
L05060T	2C	60	2012	7.162	7.132	-	4 3/8	6 1/2	3/4	1 1/4	1/4	1/4	4.9

型號表示例

L	050	18T	-	F	-	BTL
（1）	（2）	（3）		（4）		（5）

（1）同步帶輪系列

（2）同步帶規格

（3）齒數

（4）帶擋圈

（5）帶BTL標準錐孔

使用案例·訂購方法

同步帶輪的適使用案例

設備：滾珠花鍵升降旋轉機構

?的：將從上?道?序接收的?作旋轉90度并使其降低，轉移到下?道?序。

同步帶輪?途：通過同步帶輪的傳動，改變夾頭的?向。

訂購?fù)綆л啎r(shí)的注意事項

必須確認同步帶輪的材質，以及同步帶輪的外圓直徑、同步圓直徑和齒數等參數。

請把同步帶輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
