L100BTL同步帶輪

BTL錐孔同步帶輪通常由輪緣、輪轂和輪輻組成。輪緣上有齒形，與同步帶相嚙合，實現精確的傳動比。錐孔設計使得安裝和拆卸更加方便，通過錐度配合，可以實現快速準確的定位和緊固。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
傳動特點
潤滑方式
行業應用
安裝拆卸

帶輪的輪緣上分布著精確的齒形，這些齒與同步帶完美嚙合，實現高效的動力傳輸。齒形的設計經過嚴格的計算和優化，以確保傳動的準確性和平穩性。

輪轂部分采用錐孔設計，這種獨特的結構使得安裝和拆卸變得極為便捷。錐孔與軸的配合緊密，能夠有效傳遞扭矩，同時保證了安裝的精度和穩定性。

XLH表示同步帶輪的齒型為梯型齒，這種形狀使得同步帶在運轉過程中帶齒能夠與帶輪的齒槽緊密嚙合，從而實現精確的傳動，保證傳動比的準確性；內孔有SB成品孔、TB錐形孔等形式。

同步帶與帶輪的嚙合過程相對平穩，產生的噪音較低。

帶輪的齒面和同步帶經過特殊處理，具有出色的耐磨性，能夠在長時間的使用中保持良好的傳動性能。延長了產品的使用壽命，減少了更換和維護的頻率。

憑借同步帶與帶輪齒的緊密嚙合，BTL 錐孔同步帶輪能夠?qū)崿F(xiàn)精確的傳動比，確保設備的運行精度。無論是高速運轉還是低速重載，都能保持穩定的傳動性能。

同步帶輪的潤滑方式取決于同步帶輪的型號和材質，塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

BTL錐孔同步帶輪廣泛應用于各種機械設備中，如機床、印刷機械、包裝機械、紡織機械、食品機械等。

在各種自動化生產線中，同步帶輪作為關鍵的傳動部件，負責傳遞動力，實現設備的精確控制和高效運行。

機床的主軸傳動、進給傳動等系統中，BTL 錐孔同步帶輪能夠提供精確的轉速和扭矩控制，保證加工精度和效率。

安裝：將緊固螺栓插?螺紋孔并擰緊，然后同步帶輪通過錐套的錐?緊固在軸上。

拆卸：將緊固螺栓全部取出。將其插?光孔并擰緊。襯套很容易從同步帶輪上拆卸下來。

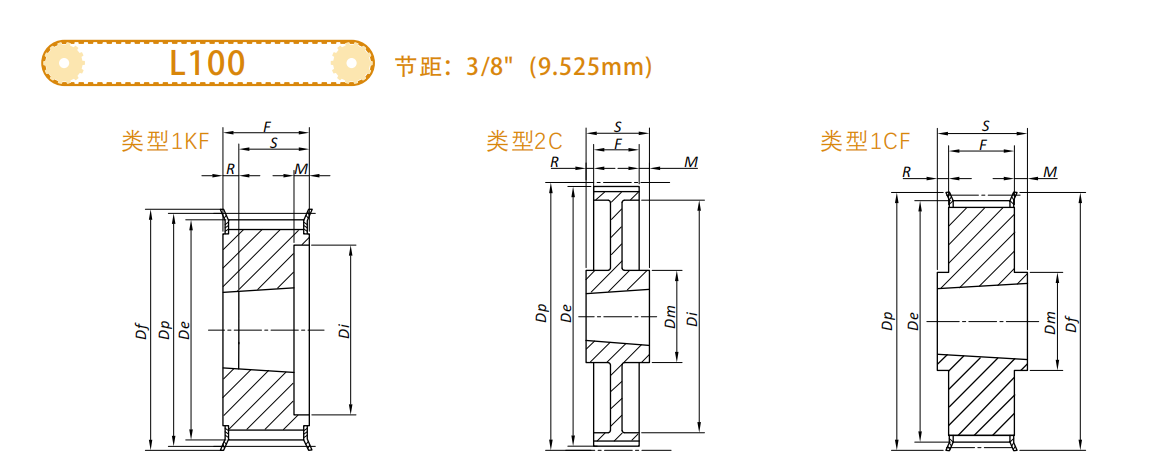

技術參數

點擊圖片放大

■同步帶輪尺寸表格

同步帶輪型號

類型

齒數

襯套
型號

外圓直徑

節距圓直徑

擋圈直徑

輪轂直徑

Di

齒寬

總寬

R

M

約重

Dp

De

Df

Dm

F

S

wt

inch

inch

inch

inch

inch

inch

inch

inch

inch

Lbs

L10018T-F

1KF

18

1008

2.149

2.119

2 25/64

-

-

1 1/4

7/8

3/8

-

0.7

L10020T-F

1KF

20

1008

2.387

2.357

2 5/8

-

-

1 1/4

7/8

3/8

-

1

L10022T-F

1KF

22

1008

2.626

2.596

2 7/8

-

-

1 1/4

7/8

3/8

-

1.3

L10024T-F

1KF

24

1210

2.865

2.835

3 7/64

-

-

1 1/4

1

1/4

-

1.5

L10026T-F

1KF

26

1210

3.104

3.074

3 11/32

-

-

1 1/4

1

1/4

-

1.7

L10028T-F

1KF

28

1610

3.342

3.312

3 37/64

-

-

1 1/4

1

1/4

-

1.9

L10030T-F

1KF

30

1610

3.581

3.551

3 53/64

-

-

1 1/4

1

1/4

-

2.2

L10032T-F

1KF

32

1610

3.82

3.79

4 1/16

-

-

1 1/4

1

1/4

-

2.7

L10040T-F

1KF

40

2012

4.775

4.745

5 1/64

-

-

1 1/4

1 1/4

-

-

3.6

L10048T-F

1KF

48

2012

5.73

5.7

6 1/64

-

-

1 1/4

1 1/4

-

-

5.1

L10060T

2C

60

2012

7.162

7.132

-

4 3/8

6 1/2

1 1/4

1 1/4

-

-

6

型號表示例

L	100	18T	-	F	-	BTL
（1）	（2）	（3）		（4）		（5）

（1）同步帶輪系列

（2）同步帶規格

（3）齒數

（4）帶擋圈

（5）帶BTL標準錐孔

使用案例·訂購方法

同步帶輪的適使用案例

設備：滾珠花鍵升降旋轉機構

?的：將從上?道?序接收的?作旋轉90度并使其降低，轉移到下?道?序。

同步帶輪?途：通過同步帶輪的傳動，改變夾頭的?向。

訂購?fù)綆л啎r的注意事項

必須確認同步帶輪的材質，以及同步帶輪的外圓直徑、同步圓直徑和齒數等參數。

請把同步帶輪的各項要求提供后進行訂購。或者咨詢隆德技術人員。
