XXH500 SB同步帶輪

同步帶輪通常呈圓形盤狀，由輪緣、輪轂和輪輻組成。輪緣上有齒形結構，與同步帶的齒形相互嚙合，實現精確的傳動。輪轂位于中心，用于安裝在軸上，輪輻則連接輪緣和輪轂，起到支撐和加強的作用。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
傳動特點
潤滑方式
行業應用
注意事項

XH系列同步帶輪的節距為22.225mm，而XXH系列的節距為31.750mm。

同步帶輪?般由碳鋼(C45)、鋁合?(2A12)、鑄鐵(GG25)、灰鐵(HT250)等材料制造。擋圈材質?般為A3鋼(35鋼)，具體材質可根據客戶需求選用。

梯形齒同步帶輪在傳動時具有較高的扭矩傳遞能力，適用于一些對動力傳輸要求較高的場合。

由于同步帶輪的齒形與同步帶的齒形相互嚙合，在傳動過程中不會出現滑動現象，能夠始終保持準確的傳動比。

結構相對簡單，安裝和維護都比較方便。與其他傳動方式相比，不需要進行復雜的潤滑和保養工作，節省了維護成本和時間。而且同步帶的使用壽命較長，更換頻率較低。

同步帶輪的潤滑方式取決于同步帶輪的型號和材質，塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

XXH500SB同步帶輪是一種特定型號的同步帶輪，其應用領域較為廣泛。

在各類機床中，XXH500SB同步帶輪可用于精確地傳遞動力，驅動工作臺、刀具等部件的運動，保證機床加工的精度和穩定性。

在紡織機械中，XXH500SB同步帶輪可用于驅動紗錠、織布機的經軸和緯軸等部件，實現紗線的纏繞、織物的編織等操作。

軸孔規格為圓孔+螺紋孔、圓孔+鍵槽孔時，本司提供附屬品固定螺絲，同包裝出貨（可能掉落在包裝袋中）。

軸孔規格為圓孔、臺階孔、兩端臺階孔、雙臺階孔時，?螺紋孔。

軸孔內有時可能不進?表?處理。

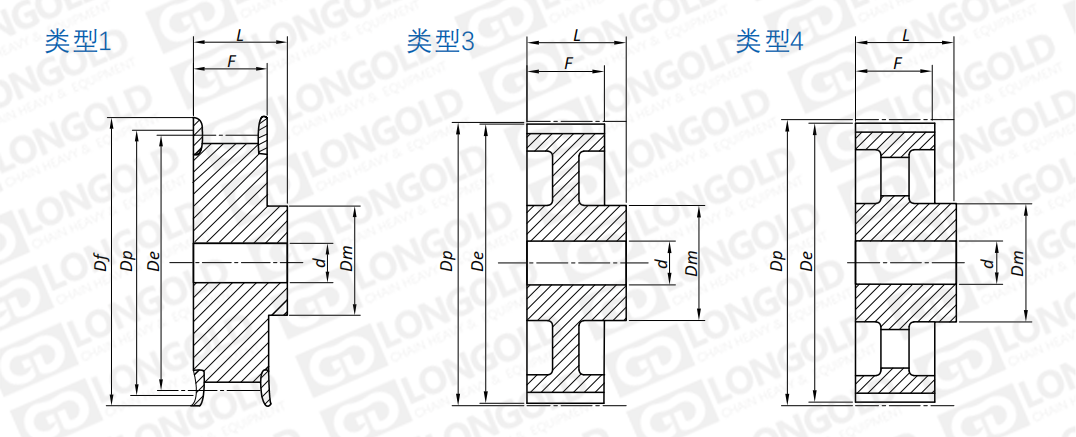

技術參數

點擊圖片放大

■同步帶輪尺寸表格

同步帶輪型號	類型	齒數	節距圓直徑	外圓直徑	擋圈直徑	輪轂直徑	齒寬	總寬	孔徑
			De	Dp	Df	Dm	F	L	d(成品孔徑)	d(最大孔徑)
			inch	inch	inch	inch	inch	inch	inch	inch
XXH50018T-F	1	18	7.042	7.162	7 7/8	5 9/16	5 13/16	6 3/4	1 1/4	3 1/2
XXH50019T-F	1	19	7.440	7.560	8 1/8	5 9/16	5 13/16	6 3/4	1 1/4	3 1/2
XXH50020T-F	1	20	7.838	7.958	8 11/16	6	5 13/16	6 3/4	1 1/4	3 7/8
XXH50021T-F	1	21	8.236	8.356	8 15/16	6	5 13/16	6 3/4	1 1/4	3 7/8
XXH50022T-F	1	22	8.633	8.753	9 1/2	6	5 13/16	6 3/4	1 1/4	3 7/8
XXH50024T	5	24	9.429	9.549	10 5/16	6	5 13/16	6 3/4	1 1/4	3 7/8
XXH50026T	5	26	10.225	10.345	11 1/16	6	5 13/16	6 3/4	1 1/4	3 7/8
XXH50027T	5	27	10.623	10.743	11 7/16	6	5 13/16	6 3/4	1 1/4	3 7/8
XXH50030T	5	30	11.817	11.937	12 11/16	6	5 13/16	6 3/4	1 1/4	3 7/8
XXH50040T	5C	40	15.795	15.915	16 5/8	6	5 13/16	6 3/4	1 1/4	3 7/8
XXH50048T	4	48	18.979	19.099	-	6 15/16	5 13/16	6 3/4	1 7/16	4 1/2
XXH50060T	4	60	23.753	23.873	-	6 15/16	5 13/16	6 3/4	1 7/16	4 1/2
XXH50072T	4	72	28.528	28.648	-	6 15/16	5 13/16	6 3/4	1 7/16	4 1/2
XXH50090T	4	90	35.690	35.810	-	6 15/16	5 13/16	6 3/4	1 7/16	4 1/2

型號表示例

XXH	500	10T	-	F	-	SB
（1）	（2）	（3）		（4）		(5)

（1）同步帶輪系列

（2）同步帶規格

（3）齒數

（4）帶擋圈

（5）帶成品孔

使用案例·訂購方法

同步帶輪的適使用案例

設備：滾珠花鍵升降旋轉機構

?的：將從上?道?序接收的?作旋轉90度并使其降低，轉移到下?道?序。

同步帶輪?途：通過同步帶輪的傳動，改變夾頭的?向。

訂購同步帶輪時的注意事項

必須確認同步帶輪的材質，以及同步帶輪的外圓直徑、同步圓直徑和齒數等參數。

請把同步帶輪的各項要求提供后進行訂購。或者咨詢隆德技術人員。
