SD脹套II

適合安裝?輪轂與軸的聯結，可傳遞較?的轉矩。在?些機械傳動中，如果軸的直徑和精度相同，可代替聯軸器的使?。

應用領域

汽車生產

機械工程

產品手冊索取

產品特點

工藝特點
適用范圍
結構形式
組裝例
選型要素

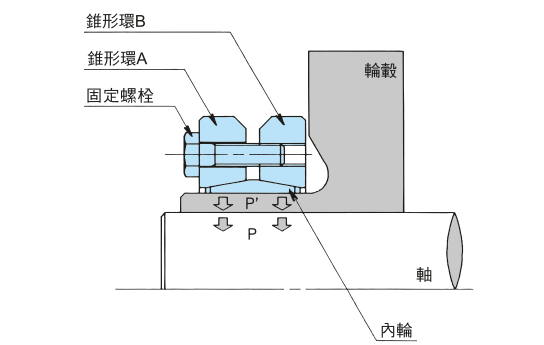

從輪轂外側聯結，設計上輪轂較厚無法拆除或是中空軸的聯結最適合。

可以獲得較大的傳遞扭矩，軸徑越大越能傳遞扭矩。

組裝拆卸容易，只需用螺栓鎖緊不需要鍵槽。

結構簡單，只有內環和2個錐形環以及固定螺栓組成。

適用軸徑：Φ125-Φ300(mm)

額定傳動扭矩：10.2-290kN·m

適?軸公差：h7

適?輪轂公差：H7

執行標準：JB/T 7934

對應JIS型號：SL

安全載荷、輪轂、設計保證系數、使?環境、軸的軸向載荷、傳遞轉矩、所需軸直徑。

技術參數

點擊圖片放大

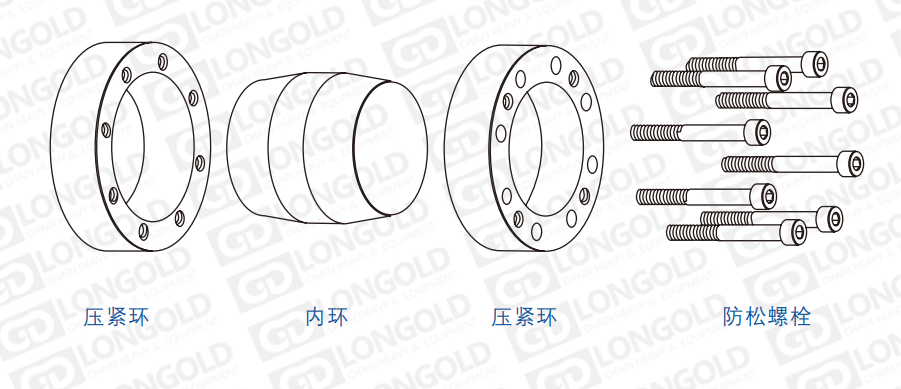

■產品本體結構詳見如上圖

上圖為SD型脹緊套的結構圖。

可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。

■尺寸表

脹緊套型號	基本尺寸			內六角螺釘	額定負荷		對軸壓力	對轂壓力	螺母擰緊力矩	參考重量
	B	H	E		軸向力	轉矩
Φd×ΦD					Ft	Mt	Ps	Ph	Ma
mm	mm	mm	mm	規格×個數	kN	kN·m	Mpa	Mpa	N·m	kg
PL125x215SD	85	42.0	54.0	M10x12	240	10.20	187	240	59.0	8.3
	90				262	11.80	194
	95				285	13.50	200
PL140x230SD	95	46.0	60.5	M12x10	308	14.60	196	242	100.0	10.0
	100				331	16.60	202
	105				357	18.70	207
PL155x265SD	105	50.0	64.5	M12x12	366	19.20	195	237	100.0	15.0
	110				392	21.60	200
	115				417	24.00	203
PL165x290SD	115	56.0	71.0	M16x8	513	29.50	222	259	250.0	22.0
	120				544	32.50	226
	125				564	35.30	225
PL175x300SD	125	56.0	71.0	M16x8	522	32.60	208	246	250.0	22.0
	130				552	35.90	212
	135				584	39.40	215
PL185x330SD	135	71.0	86.0	M16x10	665	45.00	194	228	250.0	37.0
	140				700	49.10	197
	145				738	53.50	200
PL195x350SD	140	71.0	86.0	M16x12	782	54.80	220	254	250.0	41.0
	150				860	64.60	226
	155				900	69.80	228
PL200x350SD	150	71.0	86.0	M16x12	860	64.60	226	254	250.0	41.0
	155				900	69.80	228
	160				942	75.20	231
PL220x370SD	160	88.0	104.0	M16x15	1041	83.00	206	234	250.0	54.0
	165				1080	89.20	208
	170				1130	95.70	210
PL240x405SD	170	92.0	109.0	M20x12	1300	111.00	233	260	490.0	67.0
	180				1400	126.00	237
	190				1491	141.00	238
PL260x430SD	190	103.0	120.0	M20x14	1570	149.00	224	251	490.0	82.0
	200				1690	169.00	228
	210				1790	188.00	231
PL280x460SD	210	114.0	134.0	M20x16	1860	196.00	218	241	490.0	102.0
	220				1990	219.00	221
	230				2110	242.00	224
PL300x485SD	230	122.0	142.0	M20x18	2190	251.00	217	237	490.0	118.0
	240				2310	277.00	220
	245				2370	290.00	221

型號表示例

PL	125	×	215	SD
（1）	（2）		（3）	（4）

（1）動力鎖（脹緊套）

（2）軸徑

（3）外徑

（4）SD型脹緊套

安裝與拆卸

安裝脹緊聯結套

1.安裝前要擦拭脹緊聯軸套、輪轂和軸的表?，然后將脹緊套與輪轂和軸組裝在?起，并將脹緊套調整到相應安裝位置。

2.將壓緊螺釘擰?相應的螺紋孔內，按圖所示多次逐步擰緊，直到達到螺J規定的擰緊?矩。

3.拆卸時，只要松開個壓緊螺釘，即可拆下脹緊套。
