DS型脹緊套

D系列脹緊套是B系列脹緊套的加重形式，D系列脹緊套與B系列脹緊套的尺寸系列相同，但脹緊能?D系列是B系列的2-3倍。

應用領域

汽車生產

機械工程

產品手冊索取

產品特點

工藝特點
適用范圍
結構形式

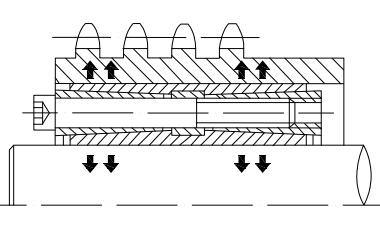

組裝例
選型要素

D系列脹緊套是B系列脹緊套的加重形式，D系列脹緊套與B系列脹緊套的尺寸系列相同，但脹緊能?D系列是B系列的2-3倍?？梢杂靡粋€D系列脹緊套代替兩個B型脹緊套從而降低使?成本。

D系列脹緊套具有自動定心、同軸度好的特征，輪轂內孔和軸面均為直面，不用特意加工導向面，可節約大量加工時間和費用。

裝卸方便，其連接不需要鍵，省去了鍵加工、壓裝、熱裝等繁瑣的?作。

精度高、能力強 其聯結作用通過脹緊套、輪轂和軸之間產生的壓緊力和摩擦力實現，可用于重載和大扭矩傳動聯結。

適用軸徑：Φ70-Φ340(mm)

額定傳動扭矩：5.15-207kN·m

適?軸公差：h8

適?輪轂公差：H8

執行標準：JB/T 7934

安全載荷、輪轂、設計保證系數、使?環境、軸的軸向載荷、傳遞轉矩、所需軸直徑。

技術參數

點擊圖片放大

■產品結構詳見如上圖

上圖為DS型脹緊套的結構圖。

可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。

■尺寸表

脹緊套型號	基本尺寸			額定負荷			對軸壓力	對轂壓力	螺釘	參考重量
	基本尺寸			額定負荷					螺釘
	L1	L2	L	內六角螺釘	軸向力	轉矩			擰緊力矩
φd×φD	L1	L2	L	內六角螺釘	Ft	Mt	Ps	Ph	Ma
mm	mm	mm	mm	規格×個數	kN	kN·m	Mpa	Mpa	N·m	kg
PL70x110DS	50	58	68	M10x8	145	5.15	112	71	60	2.31
PL75x115DS	50	58	68	M10x9	163	6.1	116	70	60	2.4
PL80x120DS	50	58	68	M10x9	163	6.55	109	68	60	2.51
PL85x125DS	50	58	68	M10x10	182	7.7	114	77	60	2.6
PL90x130DS	50	58	68	M10x10	182	8.12	107	74	60	2.71
PL95x135DS	50	58	68	M10x10	182	8.6	102	72	60	2.8
PL100x145DS	60	70	80	M10x10	182	9.1	80	55	60	4.05
PL110x155DS	60	70	80	M10x10	182	10	75	52	60	4.51
PL120x165DS	60	70	80	M10x12	218	13.1	80	59	60	4.85
PL130x180DS	68	80	92	M12x12	319	20.7	95	69	105	6.3
PL140x190DS	68	80	92	M12x12	319	22.3	89	66	105	6.61
PL150x200DS	68	80	92	M12x12	319	23.9	83	62	105	7.02
PL160x210DS	68	80	92	M12x14	372	29.8	90	69	105	7.4
PL170x225DS	75	87	99	M12x16	426	36.2	89	67	105	10
PL180x235DS	75	87	99	M12x16	426	38.3	84	64	105	11.3
PL190x250DS	88	100	112	M12x18	479	45.5	76	58	105	14
PL200x260DS	88	100	112	M12x18	479	47.9	72	56	105	15.2
PL220x285DS	98	110	124	M14x14	511	56.2	63	49	165	19.5
PL240x305DS	98	110	124	M14x18	657	78.8	74	58	165	21.5
PL260x325DS	98	110	124	M14x20	730	94.9	76	61	165	23
PL280x355DS	120	132	148	M16x20	1015	142	80	63	260	29
PL300x375DS	120	132	148	M16x24	1218	182	89	72	260	30.5
PL320x405DS	135	147	163	M16x24	1218	194	75	60	260	47
PL340x425DS	135	147	163	M16x24	1218	207	71	57	260	50

型號表示例

PL	70	×	110	DS
（1）	（2）		（3）	（4）

（1）動力鎖（脹緊套）

（2）軸徑

（3）外徑

（4）DS型脹緊套

安裝與拆卸

安裝脹緊聯結套

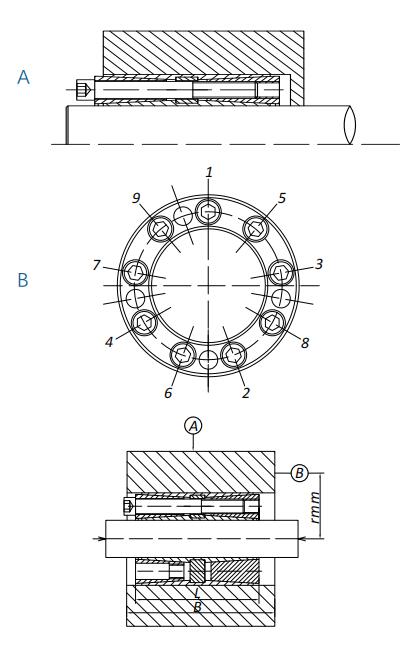

將脹緊聯結結擦拭?凈，裝?輪轂和軸的相應位置(如圖A所示)。

按圖B所示順序，依次擰緊螺釘。

要分3-4次逐次擰緊螺釘直?達到螺釘擰緊?矩，正確按照后的脹緊套應檢驗徑向跳動和軸向跳動。

軸向跳動A≤0.05mm，徑向跳動B≤0.002Rmm。

拆卸脹緊聯結套

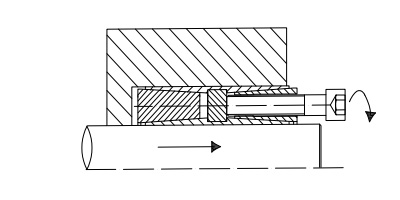

拆卸脹緊套時，先將全部壓緊螺釘松開并取下，然后將拆卸螺釘擰?錐度A?相應的拆卸螺紋孔內，

依次擰緊加壓逐步將A?錐度套與內外環分離。

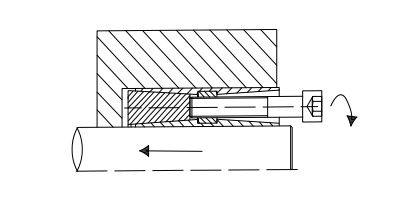

在取下A?錐度套后，再將拆卸螺釘擰?中間拆卸環上相應的拆卸螺紋孔內，依次擰緊加壓，

逐步將B?錐度套從另?端與內、外分離，完成以上兩個步驟后，就可以?便的拆下D型脹緊聯結套。
