FE型脹緊套

F系列脹緊套是B型脹緊套的簡單類型。由兩個帶錐面的內外環和相應的壓緊螺釘組成。結構簡單、拆卸?便、成本低。

應用領域

汽車生產

機械工程

產品手冊索取

產品特點

工藝特點
適用范圍
結構形式

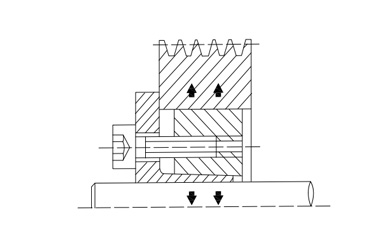

組裝例
選型要素

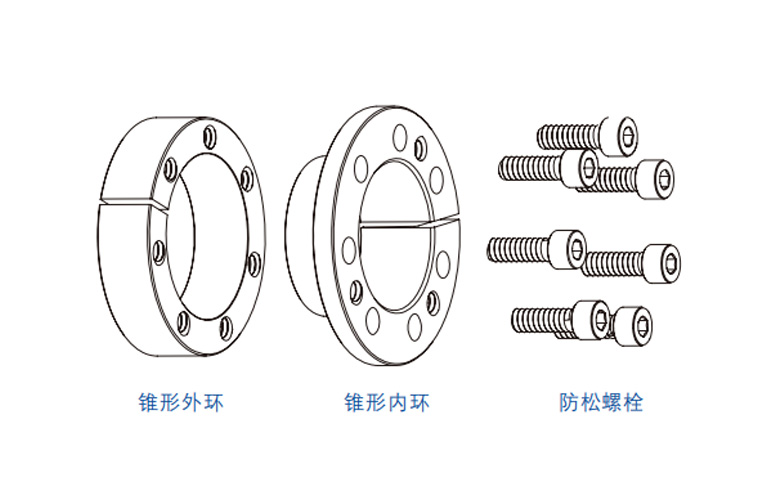

F系列脹緊套是B型脹緊套的簡單類型。由兩個帶錐面的內外環和相應的壓緊螺釘組成。結構簡單、拆卸方便。

作用簡潔：在壓緊螺釘?shù)淖饔孟?，?nèi)外環錐面相對軸向移動，產生徑向壓力和摩擦力，將軸和輪抱緊聯結在?起。

低成本：安裝簡單、能自動定心、同軸度好、加?簡單、對輪轂內孔徑要求不高，可節約時間和費用成本。

Φ14-Φ150(mm)。

額定傳動扭矩：0.127-1.73 KN·M。

適?軸公差：h8。

適?輪轂公差：H8。

執行標準：JB/T 7934。

安全載荷、輪轂、設計保證系數、使?環境、軸的軸向載荷、傳遞轉矩、所需軸直徑。

技術參數

點擊圖片放大

■產品本體結構詳見如上圖

上圖為FE型脹緊套的結構圖。

可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。

■尺寸表

脹緊套型號	基本尺寸					內六角螺釘	額定負荷		對軸壓力	對轂壓力	螺釘擰緊力矩	參考重量
脹緊套型號	L1	L2	L	Ls	D1		軸向力	轉矩	對軸壓力	對轂壓力	螺釘擰緊力矩
φd×φD	L1	L2	L	Ls	D1		Ft	Mt	Ps	Ph	Ma
mm	mm	mm	mm	mm	mm	規格×個數	kN	kN ·m	Mpa	Mpa	N ·m	kg
PL14x55FE	17	22	30	38	62	M8x3	18.0	0.127	208	56	25	0.81
PL16x55FE	17	22	30	38	62	M8x3	18.0	0.142	181	56	25	0.87
PL18x55FE	17	22	30	38	62	M8x3	18.0	0.157	161	56	25	0.94
PL19x55FE	17	22	30	38	62	M8x3	18.0	0.165	152	56	25	1.02
PL20x55FE	17	22	30	38	62	M8x3	18.0	0.172	145	56	25	1.06
PL22x55FE	17	22	30	38	62	M8x3	25.5	0.285	186	75	35	1.70
PL24x55FE	17	22	30	38	62	M8x3	25.5	0.307	170	75	35	1.79
PL25x55FE	17	22	30	38	62	M8x3	25.5	0.315	163	75	35	1.89
PL28x55FE	17	22	30	38	62	M8x3	31.5	0.395	175	91	41	1.98
PL30x55FE	17	22	30	38	62	M8x3	31.5	0.425	163	91	41	2.15
PL24x65FE	17	22	30	38	72	M8x5	37.4	0.440	244	91	41	0.94
PL25x65FE	17	22	30	38	72	M8x5	37.4	0.460	234	91	41	1.02
PL28x65FE	17	22	30	38	72	M8x5	43.6	0.600	243	105	35	1.06
PL30x65FE	17	22	30	38	72	M8x5	43.6	0.640	227	105	35	1.70
PL32x65FE	17	22	30	38	72	M8x5	43.6	0.690	213	105	35	1.79
PL35x65FE	17	22	30	38	72	M8x5	52.5	0.810	234	126	41	1.89
PL38x65FE	17	22	30	38	72	M8x5	52.5	0.950	216	126	41	1.98
PL40x65FE	17	22	30	38	72	M8x5	52.5	0.990	205	126	41	2.15
PL30x80FE	20	25	33	41	87	M8x7	56.5	0.780	232	87	30	1.70
PL32x80FE	20	25	33	41	87	M8x7	56.5	0.830	218	87	30	1.79
PL35x80FE	20	25	33	41	87	M8x7	61.0	1.060	232	102	35	1.89
PL38x80FE	20	25	33	41	87	M8x7	61.0	1.150	214	102	35	1.98
PL40x80FE	20	25	33	41	87	M8x7	61.0	1.220	203	102	41	2.15
PL42x80FE	20	25	33	41	87	M8x7	73.5	1.360	233	123	41	2.24
PL45x80FE	20	25	33	41	87	M8x7	73.5	1.550	217	123	41	3.07
PL48x80FE	20	25	33	41	87	M8x7	73.5	1.660	203	123	41	3.35
PL50x80FE	20	25	33	41	87	M8x7	73.5	1.730	195	123	41	3.59

型號表示例

PL	14	×	55	FE
（1）	（2）		（4）	（5）

（1）動力鎖（脹緊套）

（2）軸徑

（3）外徑

（4）FE型脹緊套

安裝與拆卸

安裝脹緊聯結套

將脹緊聯結結擦拭?凈，裝?輪轂和軸的相應位置(如圖A所示)。

按圖B所示順序，依次擰緊螺釘。

要分3-4次逐次擰緊螺釘直?達到螺釘擰緊?矩。

正確按照后的脹緊套應檢驗徑向跳動和軸向跳動。軸向跳動A≤0.05mm，徑向跳動B≤0.002Rmm。
